精度等級：

0.1、0.2級

輔助電源：

無

工業級溫度范圍：

-40~+85℃

兩線制無源型4-20mA電流環回路饋電模擬信號隔離放大器

產品特點

● 獨有高效信號回路饋電技術，無須外接工作電源

● 可適應多種模擬信號輸入，輸出為電流環回路供電方式

 ● 二線/三線/四線制通用傳感器有源信號放大及隔離變送

 ● 輸入端可接收儀器儀表與傳感器單雙向電壓或電流信號：

                              0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V 等電壓信號

                              0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA 等電流信號

● 輸入端可接收 0-2KΩ / 0-10KΩ等位移電阻、電位器信號

● 模擬量輸入回路與電流環輸出回路 3000VDC 全隔離

● 全量程內極高的精度和線性度，非線性度誤差 < 0.1%

● 低成本、小體積 SIP 12Pin 標準 PCB 板上安裝設計

● 工業級溫度范圍： -40 ~ +85 ℃，符合 UL94V-0 阻燃封裝

兩線制無源型4-20mA電流環回路饋電模擬信號隔離放大器

典型應用

● 直流電流/電壓信號的隔離、轉換及放大

● 位移、電橋、電位器信號采集隔離與控制

● 毫伏微信號轉換成標準 4-20mA 模擬信號

● PLC/DCS 及儀器儀表與傳感器信號收發

 ● 系統的地線環流及各回路干擾隔離抑制

● 工業現場模擬信號長線傳輸干擾隔離

● 傳感器與儀器儀表間模擬量傳輸?shù)钠ヅ?nbsp;

● 工業控制系統各種模擬信號隔離調理 一進二出、一進三出、一進四出、 二進二出、三進三出等變送功能的實現

兩線制無源型4-20mA電流環回路饋電模擬信號隔離放大器

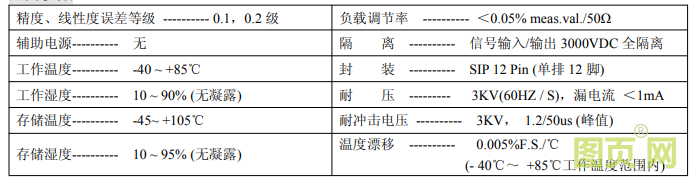

通用參數

兩線制無源型4-20mA電流環回路饋電模擬信號隔離放大器

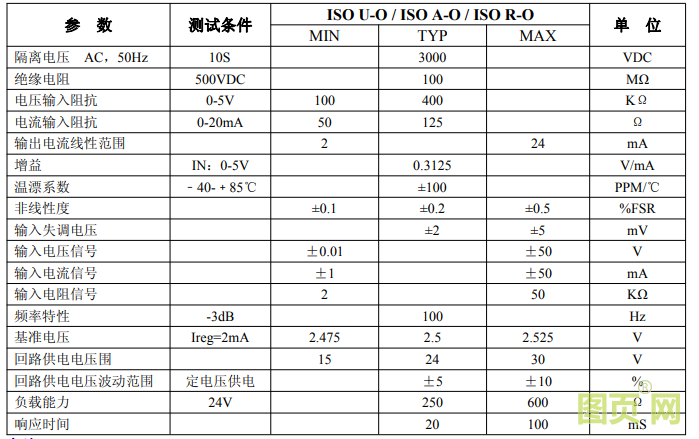

技術參數

兩線制無源型4-20mA電流環回路饋電模擬信號隔離放大器

產品選型

產品選型舉例

例 1： 信號輸入：0-10mA； 信號輸出：4-20mA； PCB 板焊接 IC 封裝 產品型號： ISO A2-O1

例 2： 信號輸入：0-5KΩ； 信號輸出：4-12mA； PCB 板焊接 IC 封裝 產品型號： ISO R7-O3

例 3： 信號輸入：0-±5V； 信號輸出：12-20mA； PCB 板焊接 IC 封裝 產品型號： ISO U5-O5

例 4： 信號輸入：0-±10V； 信號輸出：4-20mA； 二進二出； I 型導軌式安裝 產品型號： DIN 2 X 2 ISO U6-O1

例 5： 信號輸入：0-10V； 信號輸出：4-8mA； 一進一出； 小體積導軌式安裝 產品型號： DIN 3 ISO U2-O4
