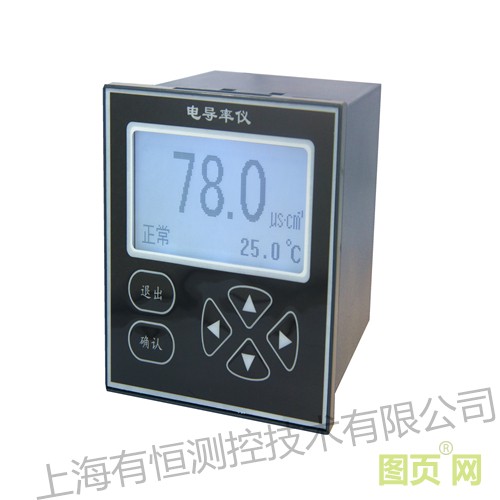

型號：

UHEC-200D

品牌：

上海有恒

包裝：

紙箱包裝

在線電導率儀廣泛用于電廠、石油化工、冶金、紙業、環保水處理、輕工電子等領域。如電廠冷卻水、補給水、飽和水、凝結水和爐水、離子交 換、反滲透 EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。儀表采用 LCD 液晶顯示屏；智能型中文菜單操作；具有電流或通訊輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償；

安裝流程的電導率電極。

二 結構特征和工作原理

2.1 結構特征：

整套測量系統主要由儀表（二次儀表）和電導率電極（一次儀表）兩部分組

成，電極接觸被測溶液，儀表顯示被測水溶液的電導率值/TDS 值和溫度值及工

作狀態。

2.2 工作原理：

測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，

流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉

化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信

號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫

度補償后，得到被測溶液在 25℃時的電導率值和當時的溫度值。

溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。

弱的水溶液的溫度系數為 2.00%℃，濃度越大，溫度系數越小。對較低濃度

（1µS·cm－1）溶液的溫度系數不采用 2.00%℃，而由用戶設置，范圍為 0.00～

9.99%。

三 技術參數

（1）測量范圍（量程根據不同電極常數設定）： 電導率：0～20µS·cm-1（K=0.01）；

20～200µS·cm-1 （K=0.1）； 200µS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）； 20～100.0mS·cm-1 ；（K=30.0）； TDS：0～50000mg/L； 溫度：0～150℃（根據配置電極）；2

（2）分辨率：電導率：0.01µS·cm-1；0.01 mS·cm-1；TDS：0.01mg/L；0.01g/L溫度：0.1℃；

（3）儀表基本誤差：電導率/TDS：±1.0%F·S±1 個字，溫度：±0.5℃；

（4）電子單元自動或手動溫度補償范圍：0～150℃（基準溫度 25℃）；

（5）電子單元自動溫度補償誤差：±0.3%F·S；

（6）電子單元穩定性：±0.1%F·S±1 個字/24h；

（7）電子單元的重復性誤差：≤0.1%F·S±1 個字；

（8）電子單元報警誤差：±1%F·S；

（9）電子單元輸出電流誤差：±1%F·S；

（10）信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；20～4mA(負載電阻＜750Ω)；

（11）兩組繼電器控制觸點：3A 240VAC，3A 28VDC 或 120VAC；

（12）供電電源（選配）：85～265VAC±10%,50±1Hz，功率≤3W；9～36VDC，功率≤3W；

（13）外型尺寸：96×96×130mm；

（14）安裝方式：盤裝（嵌入式）；開孔尺寸：91×91mm；

（15）儀表重量：0.5kg；

（16）工作環境： 環境溫度：-10～60℃；相對濕度：不大于 90%；除地球磁場外周圍無強磁場干擾。
