概述

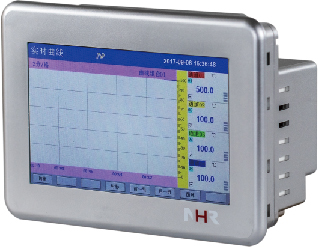

     NHR-T510系列觸摸彩色無紙記錄儀采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。4路萬能信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）。可帶2路報警輸出，1個饋電輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示。

功能特點

    ★采用5英寸進口800*480點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、寬視角。

    ★采用四線電阻觸摸屏，觸摸效果極佳。

    ★采用高性能ARM微處理器為核心，產品具有功耗低、響應快、功能強、性價比高等特點。

    ★輸入--輸出--電源之間隔離設計，對輸入、輸出、電源采取可靠保護和強抗干擾設計。

    ★產品開孔尺寸135*96*58mm，58mm的插入深度大大節約了控制柜安裝空間。

    ★支持USB數據轉存和SD卡內存擴展，與數據管理軟件配套使用實現歷史數據的查閱與分析。

    ★內置大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；曲線顯示自由組合，自定義曲線顏色，豐富的棒圖顯示，儀表自帶漢字字庫，支持漢字拼音輸入、漢字位號、單位自定義輸入，可任意切換中、英文操作界面，簡單方便。

    ★支持標準MODBUS RTU協議RS485通訊接口，支持MODBUS TCP/IP協議的以太網RJ45接口。

主要技術指標

    1.輸入信號：最多4通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。

    2.信號類型：　

       標準電壓信號： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；

       標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；　　

       毫伏信號：0～20mV、0～100mV、±20mV、±100mV；　

       熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；　

       熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；

       線性電阻信號：0～400Ω；

    3.精度：±0.2％FS。

    4.顯示刷新周期：1秒。

    5.存儲容量：內部Flash存儲器容量48M Byte。

    6.記錄時間：4通道，48M Byte容量。（不斷電連續記錄）

   7.報警輸出：最多2路報警繼電器常開觸點輸出，觸點容量1A／250VAC、1A／24VDC（阻性負載）。

    8.饋電輸出：變送器饋電電源，額定電壓24VDC±10%，最大電流100mA。

    9.通訊接口：隔離RS485接口，通訊波特率為2400、4800、9600、19200bps可選。

    10.供電：電壓范圍85～264VAC；頻率：50/60Hz；最大功耗：10W。

    11.工作條件：工作溫度：-10～50℃；濕度：10～90％（無結露）。

顯示畫面

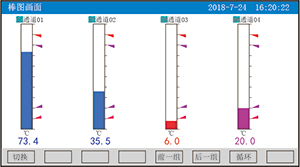

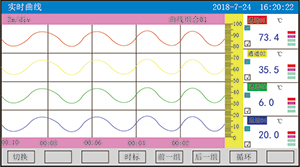

實時曲線：可自由組合顯示曲線和曲線顏色	棒圖畫面：以棒圖的形式顯示測量值，同時還可顯示通道 位號、工程單位及報警狀態等信息

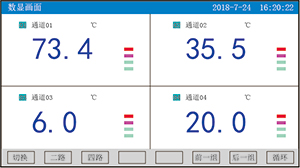

數顯畫面：顯示實時測量值，同時還可顯示通道位號、 工程單位及報警狀態等信息	歷史畫面：可向前或向后查看保存在內存中的歷史數據

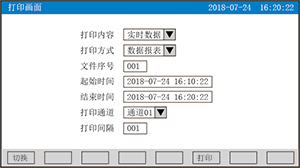

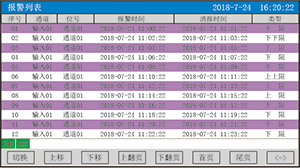

報警列表：顯示最近的通道報警時間、消報時間及報警 狀態等信息	打印畫面：可打印實時數據和歷史數據，通過設定起始 時間和結束時間來打印歷史曲線和數據

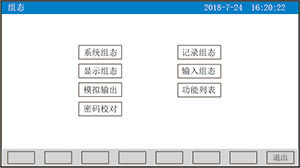

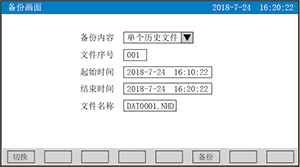

備份畫面：可通過設定起始時間和結束時間來備份這段時間的數據	組態畫面：用來查看和修改各組態的參數

儀表選型

NHR-T51□-□-□-□-□
       ① ② ③ ④ ⑤

儀表外形尺寸及開孔尺寸

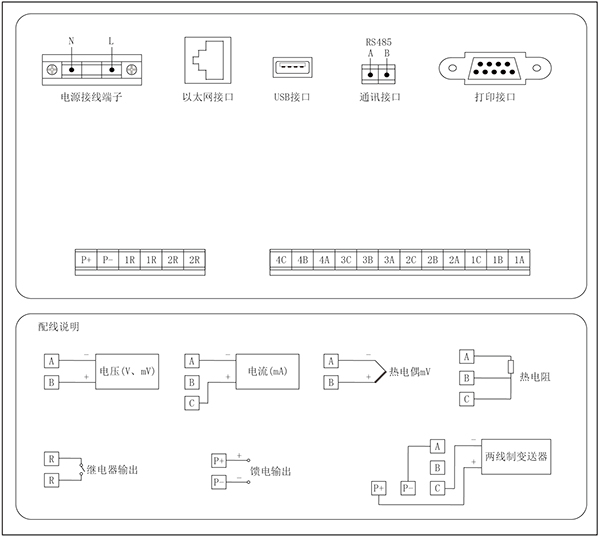

儀表接線
