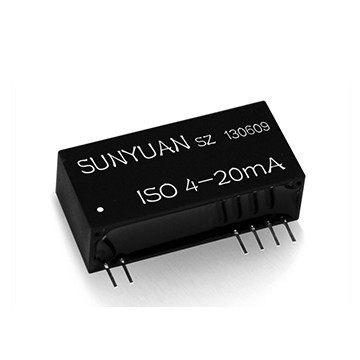

無源型多路模擬信號隔離器4-20mA
差分信號采集低成本變送器
工頻交流信號轉模擬信號兩隔離變送

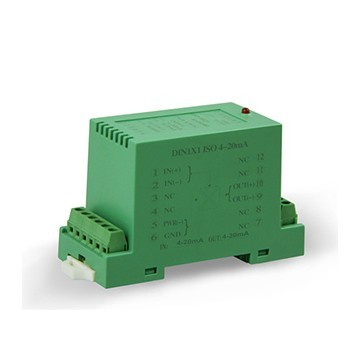

順源小體積無源型多路模擬信號隔離
Pt100/Cu50熱電阻信號轉成頻率信號I
FV/FI轉換模擬信號兩隔離變送器
一進三出模擬信號隔離放大器隔離變
- 輸入：
- 5VDC(4.5-9VDC),12VDC(9-18VDC),24VDC(18-36VDC)
- 功率：
- 1w
- 數量：
- 6789
輸入電壓
5VDC(4.5-9VDC) ；12VDC(9-18VDC)；24VDC(18-36VDC)
48VDC(36-72VDC)；(2:1)寬電壓輸入
5VDC(4.5-9VDC) ；12VDC(9-18VDC)；24VDC(18-36VDC)
48VDC(36-72VDC)；(2:1)寬電壓輸入
輸出電壓
WRA雙輸出：± 3.3，±5，±12, ±15 VDC
WRB單輸出 ：3.3，5，12, 15 VDC
如需其它規格,請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 5VDC(4.5-9VDC) ； 12VDC(9-18VDC)
24VDC(18-36VDC) ； 48VDC(36-72VDC)
濾波 鉭電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 80 pF type.
輸出特性
電壓精度 ±1 % type； ±2% max.
( 20 MHz BW) 紋波及噪音 60 mV p-p, max.
可持續短路時間 長期
線性電壓校準 ±0.5 % max.
負載電壓校準 ±0.5 % max.
溫度系數 ± 0.02 % / °C
一般特性
效率 70 % to 85 %
開關頻率 250 KHz, type.
環境特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 5VDC(4.5-9VDC) ； 12VDC(9-18VDC)
24VDC(18-36VDC) ； 48VDC(36-72VDC)
濾波 鉭電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 80 pF type.
輸出特性
電壓精度 ±1 % type； ±2% max.
( 20 MHz BW) 紋波及噪音 60 mV p-p, max.
可持續短路時間 長期
線性電壓校準 ±0.5 % max.
負載電壓校準 ±0.5 % max.
溫度系數 ± 0.02 % / °C
一般特性
效率 70 % to 85 %
開關頻率 250 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
封裝尺寸
標準SIP8 Pin 阻燃封裝 22.00 x 9.50 x 12.00 mm （0.866 x 0.374 x 0.473 ”）
重量 大約5g
外殼材料 非傳導阻燃黑塑料或紫銅噴塑
標準SIP8 Pin 阻燃封裝 22.00 x 9.50 x 12.00 mm （0.866 x 0.374 x 0.473 ”）
重量 大約5g
外殼材料 非傳導阻燃黑塑料或紫銅噴塑
封裝尺寸及引腳描述（單位：mm）
WRA S隔離雙輸出系列和WRB S隔離單輸出系列微功率電源模塊，采用SIP 8Pin低成本小體積封裝方式。
外形尺寸管腳定義及PCB布板尺寸參考：
|
管腳定義：SIP 8Pin |
||
|
PIN |
單路輸出 |
雙路輸出 |
|
1 |
GND |
GND |
|
2 |
Vin |
Vin |
|
3 |
CTRL |
CTRL |
|
5 |
NC |
NC |
|
6 |
+Vo |
+Vo |
|
7 |
0V |
0V |
|
8 |
CS |
-Vo |
電力儀器儀表RS485/232通訊接口抗浪涌防靜電高隔離模塊電源 相關產品信息
順源科技根據電能表、配電負荷檢測儀、電力負荷控制終端、用電管理終端等電力行業儀器儀表制造廠商要求，按照最新國家電力行業標準(DL) DL/T614-2007的相關規定設計生產出一系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。 這些電力行業專用的DC-DC模塊電源已通過三相電能表(DL) DL/T614-2007招標檢驗，具有抗浪涌4KVAC（6KVDC)高隔離、8KV防靜電、輸出穩壓（1% 精度）、輸出有自恢復過載短路保護等功能。
