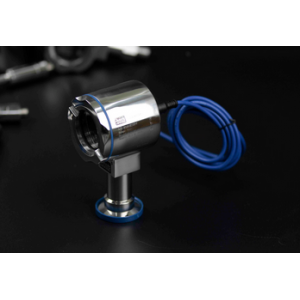

R-K型壓力變送器 HR-K型壓力變送器使用對象
 　
    液體、氣體、蒸汽壓力測量、液體液位測量。

 HR-K型壓力變送器特點 　
    ●精度高，穩定性好。
    ●二線制工作方式，4～20mA信號輸出。
    ●敏感部件及線路板是全固體結構，堅固抗振。
    ●抗干擾能力強，溫度穩定性好。
    ●防爆殼體結構，可全天候使用。
    ●具有最優良的防腐性能，保證最好的防腐性價比。
    ●結構輕巧，簡單合理，無須支架

K1型	K2型


 HR-K型壓力變送器工作原理

    介質壓力直接作用于陶瓷片，使測量膜片產生偏移。正常的壓力使膜片偏移0.025mm，超壓狀態也只使膜片偏移0.1mm。此時，測量膜片貼到了陶瓷支架上，避免了損壞。膜片位移產生的電容量，由與其直接連接的電子部件檢測，放大和轉換為標準信號輸出。


 HR-K型壓力變送器測量系統接線圖

    在系統回路中必須采用屏蔽信號電纜，并可靠接地。


 HR-K型壓力變送器本安型壓力變送器
    HR-K本安型壓力變送器采用本質安全電路，適用于爆炸危險區域，防爆等級Exia ⅡCT5,技術性能指標與普通型壓力變送器相同。

    在系統回路中必須采用屏蔽信號電纜，并可靠接地。


 HR-K型壓力變送器安裝方式
    HR-K系列壓力變送器通常采用管道直接安裝方式，建議加裝一次閥門，便于安裝、調試和維護。
    當介質溫度高于85℃時則需要加裝一定長度的引壓管，便于冷卻介質，否則會造成測量不準甚至損壞變送器。

  HR-K型壓力變送器技術性能及指標
    電源：24V·DC；無負載時變送器可工作在12V·DC，最大為40V·DC。
    負載特性：輸出信號：4～20mA
    負載阻抗R與電源電壓V的關系：R≤50（V-12）Ω
    量程和零點：打開接線端側蓋后連續可調，零點調整范圍為最大量程的±5%，量程調整范圍為最大量程的40%～100%。
    溫度范圍：環境溫度-40℃～80℃
                   介質溫度-40℃～85℃
                   儲存溫度-40℃～85℃
    超壓極限：見量程表
    相對濕度：0～95%。
    阻尼：0.5S。
    重量：0.85kg
    精度：±0.2%包括線性、變差和重復性的綜合誤差。
    穩定性：最大量程的±0.1%（1年）
    溫度影響：在-20～80℃內，變化量±0.15%/10℃。
    超壓影響：加超壓極限內壓力后，誤差為最大量程的±0.25%。
最大負載阻值

    振動影響：在任何軸向上頻率15Hz，誤差小于最大量程的±0.01%/g。
    電源影響：小于輸出量程0.01%/V。
    負載影響：如輸入電壓滿足負載特性，則無負載影響。
    安裝位置影響：無。
