產品適用范圍:

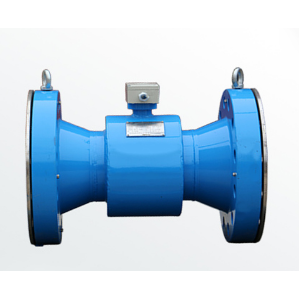

PCL 系列電磁流量計是由傳感器和轉換器兩

部分構成，基于法拉第電磁感應定律進行工作，

用來測量導電性的液體或固體兩種介質，要求其

電導率一般大于 5μS/cm（自來水、原水的電導

率約 100-500μS/cm），可以用來測量各種酸、堿、

鹽溶液、紙漿、礦漿等介質，但介質中不能含有

較多的鐵磁性物質和大量氣泡。PCL 電磁流量計

是一種主要的測量導電液體的流量儀表，廣泛地

應用于冶金、化工、造紙、環保、石油、輕紡、

食品等行業及市政管理，水利建設等領域的流量

測量

儀表特點:

測量管內無阻流及活動部件，因此不會造成

額外的能量損失，也不會造成堵塞，節能效

果顯著，特別適宜液固兩相流如污水、泥漿、

水煤漿、紙漿等的測量。

接觸被測介質的只有襯里和電極，只要合理

選用襯里和電極材料，就可達到良好的耐腐

蝕性和耐磨性。因此，可測量各種強酸、強

堿等化工溶液。

安裝要求低，前直管段只要 5D，后直管段為

2D（D 為所選儀表的內直徑）。

測量精度高，可達示值的±0.2%，而且可測

量正/反兩個方向的流量，這就為精確測量流

量提供了很好的手段。

儀表采用雙頻勵磁方式，不受公頻的影響工

作肯定可靠。

儀表功耗小。

轉換器具有良好的互換性，不必重新進行實

流標定就可達到精度。

測量范圍寬。

管道空管后，自動檢測并使數據置零和報警,

防止因空管干擾導致流量計數據亂跳而誤操

作。

電極密封采用獨特的錐面密封和線密封雙重

密封方式，確保不滲漏。

轉換器輸入阻抗大于 1012 歐姆，有效防止結

垢對傳感器的影響，可適宜低電導率介質的

測量。

流量計的 EMC（電磁兼容性）指標符合

IEC61000-1995 標準的要求。

技術參數及指標：

基本誤差（示值）：±0.2%、±0.5%

口徑：DN15-DN2400(mm)

法蘭：符合GB9119，碳鋼（可選不銹鋼）

壓力等級：DN15-DN600 1.0,1.6,2.5,4.0MPa DN700-DN2400 0.6,1.0,1.6MPa

襯里材質：PTFE,聚氨酯橡膠，氯丁橡膠,PFA,F46,天然橡膠

電導率：》5uS/cm(標準)

電極材質：316L，哈氏合金，鈦，鉭，鉑-銥合金

防護等級：IP65,IP67

介質溫度：-25℃-80℃

重復性：±0.1%,±0.25%

模擬輸入誤差：±0.02mA

測量范圍流速： 《20m/s

電氣連接：M20*1.5密封套,G1/2,NPT1/2

輸出接口：4-20mA,脈沖，RS485，HART,Profibus-PA
