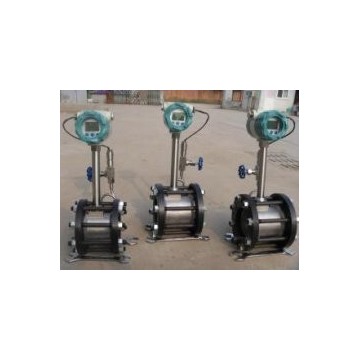

ZRN-LUG蒸汽渦街流量計

　　蒸汽渦街流量計選型

　　蒸汽渦街流量計主要用于工業管道中蒸汽介質流體的流量測量，蒸汽渦街流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

　　ZRN-LUG蒸汽渦街流量計型譜說明

　　ZRN-LUG　渦街流量儀表

　　檢測B　壓電式傳感器

　　方式E　電容式傳感器

　　連接方式1僅對滿管型法蘭連接型

　　2僅對滿管型法蘭卡裝型

　　3僅對插入型簡易插入型

　　4僅對插入型球閥插入型

　　測量介質2　液體

　　3氣體

　　4蒸汽

　　公稱通徑2　DN25

　　…… 單位：mm

　　30DN300

　　使用環境P　普通型

　　B防爆型

　　輸出信號1脈沖輸出

　　24～20mA電流輸出，液晶顯示

　　3RS-485通訊

　　4電池供電，不帶溫度、壓力補償

　　5溫壓補償一體，4～20mA電流輸出型

　　6溫壓補償一體，電池供電型

　　ZRN-LUG蒸汽渦街流量計訂貨須知：一、①智能渦街流量計產品名稱與型號②智能渦街流量計口徑③智能渦街流量計是否帶附件以便我們的為您正確選型④智能渦街流量計的使用壓力⑤智能渦街流量計測量介質及介質溫度。

　　選擇渦街流量計所需要的參數：1、管道的口徑　　2、被測介質的名稱(蒸汽要注明是飽和蒸汽還是過熱蒸汽)　　3、被測介質的工作壓力　　4、被測介質的工作溫度　　5、被測介質的工作流量

　　渦街流量計安裝環境要求：

　　1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。2.避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。3.避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。4.儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。5.渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

　　渦街流量計選型注意：1.流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。2.流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。3.在爆炸危險場所，應選用防爆型流量計。4.渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
