- 電壓：
- 380V
- 電機：
- 0.18KW
- 電流：
- 0.95A

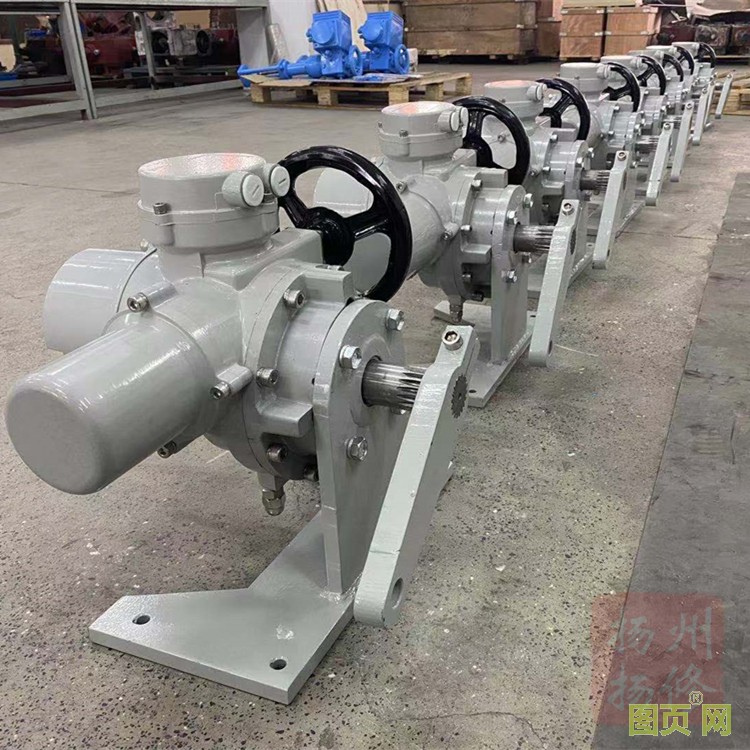

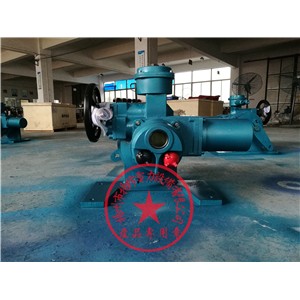

閥門執行機構F-DJW60智能角行程帶拐臂；
非侵入式F-DJW系列角行程閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。是F-DZW系列產品的派生產品。可適用于球閥、蝶閥和風門等，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
特點
1． 非侵入式，就地操作器件采用非接觸感應元件。
2． 人機界面，采用高亮度、高對比度顯示器，中英文菜單，方便用戶進行設置與調試。
3． 紅外遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4． 準確定位，準確的閥門定位。采用數字傳感器對閥門位置進行準確監測。
5． 控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6． 信號自由組態，最多可輸出4路接點信號供用戶選擇使用，每一路信號可自由定義。
7． 相序自動校正，執行機構旋向可自由設定，CPU可自動校正電源相序，接線時無需考慮電源相序。
8． 缺相保護，CPU具有電源缺相和輸出缺相保護功能。
9． 故障自診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶即使快速地處理故障。
10． 緊急操作，優先響應“緊急”開關里輸入信號，一旦有效，執行機構運行至事先設定緊急位置。
11． 調試方便，僅需設定與記錄開、關方向終端位置，調試工作即可完成。
技術參數
環境溫度 | －20℃～＋60℃ | ||
環境濕度 | ≤95%（＋25℃時） | ||
防護等級 | IP55，IP65(特殊訂貨) | ||
轉矩重復精度 | ≤10% | ||
位置重復偏差 | ≤1° | ||
主要電氣參數 | |||
電 源 | 三相 380V AC±10% 50Hz | ||
接插件 | 端子類型 | 24芯 | 6芯 |
接 點 | 500VAC/DC 16A | 600VAC/DC 35A | |
導線截面 | ≤2.5mm2 | ≤6mm2 | |
輸入/輸出信號 | 開關量輸入 | 外部/內部電源供電 | |
電壓 24VDC±10% 電流 ≤10mA | |||
脈沖寬度：＞100ms | |||
光電隔離 | |||
開關量輸出 | 輸出方式：無源接點 4路 | ||
容量：125VAC/30VDC 5A | |||
位置反饋輸出 | 范圍：4～20mA | ||
負載能力：≤750Ω | |||
線性度：≤0.3% | |||

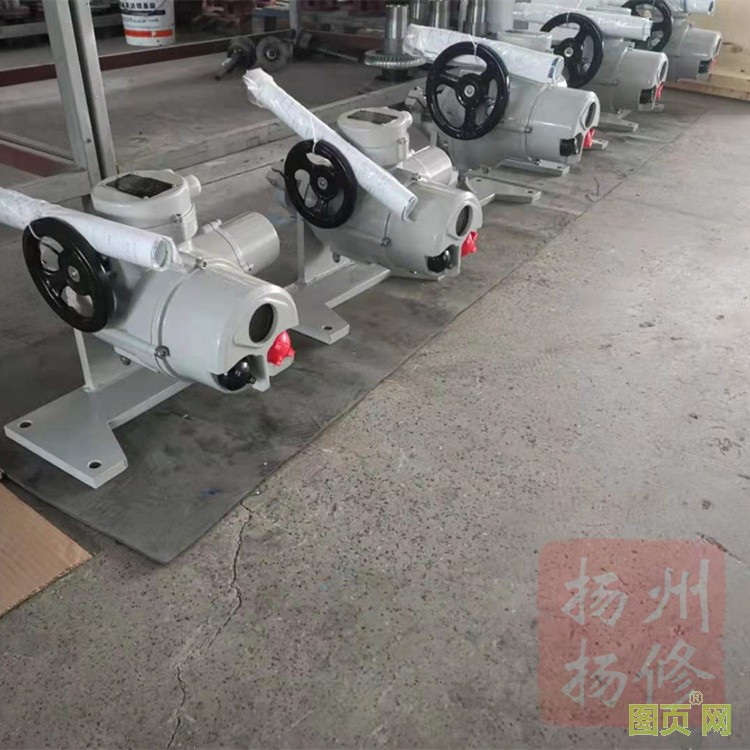

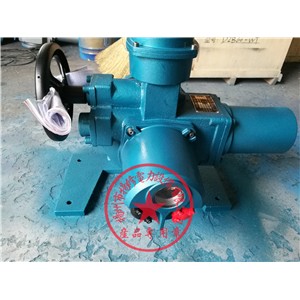

閥門執行機構F-DJW60智能角行程帶拐臂；
性能參數表
型號 | 公稱 轉矩 (N.m) | 最大 轉矩 (N.m) | 輸出 轉速 (r/min) | 90° 全行程 時間 | 手動 速比 | 電機 功率 (kW) | 構造型式 |
F-DJWl20 | 1200 | 1800 | 3/7、9/14 | 35、23 | 56:1 | 0.25 | DZW10A+JW100B |
F-DJW250 | 2500 | 3000 | 3/7、9/14 | 35、23 | 56:1 | 0.25、0.37 | DZW15A+JW125B |
F-DJW330 | 3300 | 4000 | 3/7、9/14 | 35、23 | 56:1 | 0.37、0.55 | DZW20A+JW125B |
F-DJW500 | 5000 | 6000 | 3/7 | 35 | 56:1 | 0.55 | DZW30A+JW160B |
F-DJW700 | 7000 | 8000 | 3/7、9/14 | 35、23 | 56:1 | 1.1、1.5 | DZW45A+JW160B |
F-DJW1000 | 10000 | 12000 | 3/7、9/14 | 35、23 | 54:1 | 1.1、1.5 | DZW60A+JW200B |
F-DJW1300 | 13000 | 16000 | 3/7、9/14 | 35、23 | 54:1 | 2.2、3 | DZW90+JW200B |
F-DJW2000 | 20000 | 24000 | 3/7、9/14 | 35、23 | 58:1 | 2.2、3 | DZW90+JW250B |
F-DJW3000 | 30000 | 36000 | 3/7 | 35 | 58:1 | 3 | DZW120+JW250B |
F-DJW4000 | 40000 | 48000 | 3/7 | 35 | 1400:1 | 5.5 | DZW250+JW315B |
F-DJW6000 | 60000 | 72000 | 1/3 | 47 | 747:1 | 7.5 | DZW350+JW315B |
F-DJW8000 | 80000 | 96000 | 3/10 | 50 | 798:1 | 10 | DZW500+JW380 |
