產品特點
●  4-20mA等模擬量直接轉為以太網和總線通訊數字量
● 支持10M以太網RJ45接口，支持Modbus TCP通訊協議
● 支持RS 485/RS 232串口擴展，支持Modbus RTU協議
● 測量精度優于0.05%，可計算機程控校準模塊精度
●  8路模擬量共地輸入，I /O端與系統隔離電壓3000VDC
● 輔助電源寬電壓供電范圍：8 — 50VDC
● 外形美觀，可靠性高，編程方便，DIN 35標準安裝
● 用戶可編程設置目標模塊地址、波特率等

典型應用
● 用局域網對工業現場進行測量、監視和遠程控制
● 以太網、RS232/485總線工控智能化系統實現
●  0-10V/4-20mA采集轉換成以太網RJ45接口輸出
● 傳感器信號AD隔離轉換、組網控制及遠程變送
● 物聯網多路模擬量數據采集、監控及遠傳
● 儀器儀表測量監控數據聯網獲取與記錄
● 電力設備、交通設施等系統運行數據組網監控
● 環保、安防、醫療等各種儀器設備實現聯網功能

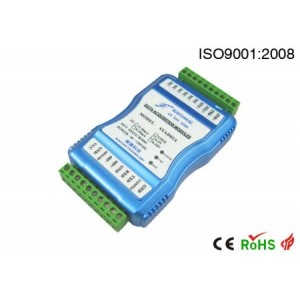

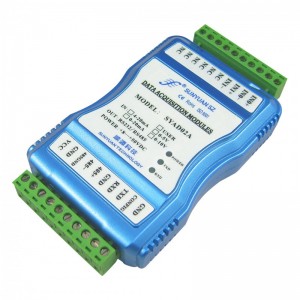

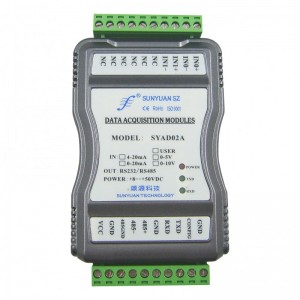

   SunYuan　SY AD 08-RJ45系列產品可實現傳感器和主機之間的模擬量采集，用以檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出（I/O）。SY AD 08-RJ45系列產品可應用在 RS-232/485總線和RJ45接口以太網工業自動化控制系統，4-20mA/0-10V模擬量測量、監視和控制，0-1mA/0-30mV/小信號的測量以及工業現場信號隔離及長線傳輸等。

    產品包括電源隔離，輸入輸出信號隔離、線性化，A/D轉換和RS-485串行或以太網通訊。每個串口最多可接256只SY AD 08-RJ45系列模塊，通訊方式采用串口的 ASCII字符通訊協議或MODBUS RTU通訊協議和以太網的MODBUS TCP，其指令集兼容于ADAM模塊，配置參數可由用戶設置，能與其他廠家的控制模塊掛在同一總線上，便于計算機編程。

    SY AD 08-RJ45系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的IP地址，端口號，校準值，ID地址，波特率，數據格式，校驗，和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

    SY AD 08-RJ45系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

SY AD 08-RJ45 功能簡介

    SY AD 08-RJ45 信號隔離采集模塊，可以用來測量八路電壓或電流信號，支持串口專用ASCII指令協議和標準Modbus RTU協議，支持以太網Modbus TCP協議。

1、 模擬信號輸入

    24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型，測量多路信號時每路輸入選型必須相同。

2、 通訊

⑴ 串口通訊

通訊接口： 1路標準的RS-485通訊接口和1路標準的RS-232通訊接口。

通訊協議： 支持兩種種協議，ASCII字符協議，MODBUS RTU通訊協議?？赏ㄟ^編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

⑵ 以太網通訊

通訊接口： 1路標準10M以太網接口。

通訊協議： 支持MODBUS TCP通訊協議。能實現與多種品牌的PLC、計算機監控系統進行網絡通訊。

3、 抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

選型舉例1： 型號：SY AD 08-RJ45-A4；表示8路4-20mA信號輸入，以太網和RS232/RS485輸出。

選型舉例2： 型號：SY AD 08-RJ45-A7；表示8路0-±20mA信號輸入，以太網和RS232/RS485輸出。

選型舉例3： 型號：SY AD 08-RJ45-U1；表示8路0-5V信號輸入，以太網和RS232/RS485輸出。

備注：SY AD 08-RJ45模塊同時支持RS232/RS485、以太網通訊接口，用戶可根據使用環境選擇對應通訊接口。

但是在同一時刻：RS232/RS485串口與以太網RJ45接口兩個只能有一個工作，否則會產生干擾。

初始化SY AD 08-RJ45模塊

⑴ 接入RS-232/RS-485網絡時，必須為SY AD 08-RJ45模塊分配一個獨一無二的ID地址代碼，地址代碼為16進制數，取值在0x00和0xFF之間。所有全新的SY AD 08-RJ45模塊使用同一個工廠串口初始設置，如下所示：

地址代碼為01H

波特率9600 bps

禁止校驗和

ASCII字符通訊協議

由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個模擬輸入模塊串口ID地址。可以在接好SY AD 08-RJ45模塊電源線和RS-232/RS-485通訊線后，通過配置命令來修改SY AD 08-RJ45模塊的地址。波特率，校驗和狀態，通訊協議也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態，通訊協議之前，必須讓模塊先進入配置狀態，否則無法修改。

⑵ 接入以太網網絡時，必須為SY AD 08-RJ45模塊分配一個獨一無二的IP地址和端口號。

所有全新的SY AD 08-RJ45模塊使用同一個工廠網絡初始設置，如下所示：

IP地址為192.168.0.80

端口號為80

Modbus TCP通訊協議

由于新模塊的IP地址都是一樣的，如果不做配置而直接組網，模塊的IP地址可能會與其他網絡IP沖突，所以當組建系統時，必須重新配置每一個模塊的IP地址和端口號。可以在接好SY AD 08-RJ45模塊電源線和通訊線后，通過配置命令來修改SY AD 08-RJ45模塊的配置參數，通訊協議也可根據用戶的要求而調整。在修改配置參數之前，必須讓模塊先進入配置狀態，否則無法修改。

讓模塊進入配置狀態的方法

SY AD 08-RJ45模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再接通電源，此時模塊進入配置狀態。在這個狀態時，模塊支持ASCII字符和MODBUS TCP通訊協議,模塊的配置如下：

⑴ 串口：

地址代碼為00H

波特率9600 bps

禁止校驗和

ASCII字符通訊協議

⑵ 以太網：

     IP地址為 192.168.0.80

     端口號為 80

Modbus TCP通訊協議

這時，可以通過配置命令來修改SY AD 08-RJ45模塊的配置參數。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入配置狀態，再對模塊進行重新配置。如果用戶需要將模塊串口通訊協議設置為MODBUS RTU通訊協議，請看MODBUS通訊協議章節的有關說明。
