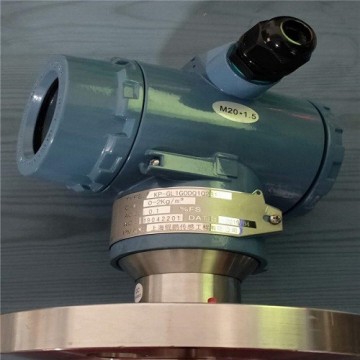

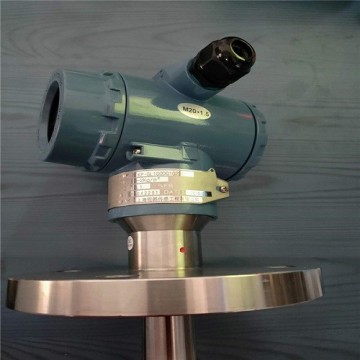

上海錕鵬_射頻導納式物位開關_物位

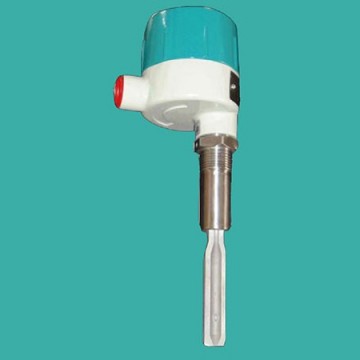

上海錕鵬_音叉式物液位開關_液位開
上海錕鵬_泡沫限位開關_限位開關
上海錕鵬_溫度模塊
上海錕鵬_超聲波物位儀_物位儀
上海錕鵬_熱式流量開關_流量開關
上海錕鵬_防爆溫度開關_溫度開關

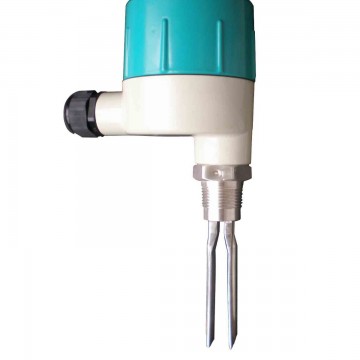

上海錕鵬_KP-SF300音叉液位開關_音

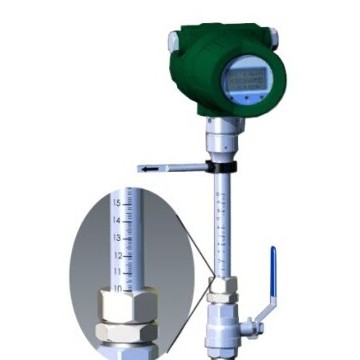

上海錕鵬_KP-RL4000熱式流量計_熱式
詳細介紹:
一、技術參數
電磁流量計是一種測量介質體積流量的感應式儀表，適用于測量電導率大于5us/cm導電液體的體積流量，可廣泛用于石油、化工
自來水等領域的源水、凈水、污水及其它導電液體的流量計量。
本公司生產的一體型和分體型電磁流量計是采用隔爆設計和普通型設計。防爆標志EX為dmIIBT4.
二、技術特點
1. 測量管內無活動及阻流部件、無壓力損失。
2. 測量不受液體的密度、溫度、壓力和電導率變化的影響。
3. 選用不同襯里材料，具有良好的耐腐蝕性和耐磨性。
4. 低頻矩形波勵磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
5. 不受流體方向影響，正反向安裝均可準確計量。
6. 液晶背光漢字顯示。
3.工作原理
電磁流量計工作原理是基于法拉第電磁感應定律即：導電液體在磁場中作切割磁力線運動時，在垂直流速向量和磁場向量的方向上就會產生感應電動勢。
4.技術參數
1）測量范圍及精度；見表1
表1
測量范圍（m/s） | 精確度 |
>0.5-10 | ±0.5%R ±1.0%R |
≤0.5 | ±0.0025 ±0.005m/s |
2）連接方式：法蘭連接、法蘭夾裝 一體型 IP65
3）外殼防護等級： 流量計 轉換器 IP65
分體型
傳感器 IP67；IP68
4）電極材料：不銹鋼；含鉬不銹鋼；哈氏合金B、C；鈦
5）公稱壓力；1.0; 1.6; 2.5; 4.0; 6.3; 16; 25; 32MPa
6)襯里材料：耐腐橡膠;聚氨脂;氧化鋁陶瓷;氟塑料;耐溫合成橡膠
7)介質溫度：0-60℃;0-70℃;0-90℃;0-130℃;0-180℃
8)使用環境：溫度;傳感器:-25～+60℃;轉換器及一體型;-10～+40℃ 相對濕度:≤85%
9)工作電壓:220VAC或24VDC
10)基本輸出配置:電流輸出4～20Ma(允許負載電阻為0～500Ω)(光電隔離)
11)”累計”值顯示單位:見表2
表2
公稱通徑DN(mm) | 10-40 | 50-80 | 100-400 | 450-1600 |
累計值末位數(m3) | 0.001 | 0.01 | 0.1 | 1 |
脈沖當量(m3/cp) | 0.000001 | 0.00001 | 0.0001 | 0.001 |
12)輸出配置:RS485串行口;
13)具有參數設定功能
14)斷電數據保持時間:≥10年
15)其他功能:空管狀態:漢字顯示“空管”同時紅燈閃動 漢字顯示；累計流量8位，瞬時流量5位，流量上下限報警
5．選型參數及型號標記
作為工業流量儀表，設計單位在為用戶選型時，請認真枋對被測介質和工藝參數，以保證選型正確。
1． 適用流量范圍的確定
儀表口徑的選擇是根據流量范圍確定的，對于電磁流量計，一般選擇在流量信號較強而儀表又能儀表又能長期穩定口徑，推薦流速在1-3m/s范圍內，這樣有利于儀表處于最佳狀態。
2． 襯里和電極的選擇
電磁流量計除須確定口徑、流量范圍外，要提高其經濟適用性還要選擇傳感器的襯里、配套電極等相關條件，設計單位可根據不同用戶的介質不同選擇不同的襯里、電極等。（參照表4、表5）
3．壓力及使用情況
電磁流量計除確定了上述條件，要提高選擇工況壓力（見表6）、安裝形式、外殼防護等級、防爆要求、輸出配置等使用情況和條件。一體型適用于現場好的室內，分體型適用于傳感器使用環境惡劣、管道震動較大被測介質辦高的場合，請您按照儀表型號標記來選擇。
表3
流量 流速 m3/s m/s 通徑mm | 0.01 | 1 | 2 | 3 | 4 | 5 | 10 |
10 | 0．0028 | 0．2827 | 0．5655 | 0.8482 | 1.1310 | 1.4137 | 2.8270 |
15 | 0．0064 | 0．6362 | 1．2723 | 1.9085 | 2.5447 | 3.1809 | 6.362 |
20 | 0．0113 | 1．1310 | 2．2619 | 3.3929 | 4.5239 | 5.6549 | 11.310 |
25 | 0．0177 | 1．7671 | 3．5343 | 5.3014 | 7.0686 | 8.8357 | 17.671 |
40 | 0．0452 | 4．5329 | 9．0478 | 13.5717 | 18.0956 | 22.6195 | 45.239 |
50 | 0．0707 | 7．0686 | 14．1372 | 21.2058 | 28.2743 | 35.3429 | 70.686 |
65 | 0．1195 | 11．9459 | 23．8919 | 35.8377 | 47.7836 | 59.7295 | 119.459 |
80 | 0．1810 | 18．0956 | 36．1911 | 54.2687 | 72.3823 | 90.4779 | 180.956 |
100 | 0．2827 | 28．2743 | 56．5487 | 84.8230 | 113.0973 | 141.3717 | 282.743 |
150 | 0．6362 | 63．6173 | 127．2345 | 190.8518 | 254.4690 | 318.0863 | 636.173 |
200 | 1．1310 | 113．0973 | 226．1947 | 339.2920 | 452.3893 | 565.4867 | 1130.973 |
250 | 1．7671 | 176．7146 | 353．4292 | 530.1438 | 706.8583 | 883.5729 | 1767.146 |
300 | 2．5447 | 254．4690 | 508．9380 | 763.4070 | 1017.8760 | 1272.2540 | 2544.690 |
350 | 3．4636 | 346．3606 | 692．7212 | 1039.0818 | 1358.4424 | 1731.8030 | 3463.606 |
400 | 4．5239 | 452．3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 4523.893 |
450 | 5．7256 | 572．5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2856.7763 | 5725.553 |
500 | 7．0686 | 706．8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 7068.583 |
600 | 10．1788 | 1017．8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 10178.760 |
700 | 13．8544 | 1385．4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 13854.424 |
800 | 18．0956 | 1809．5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 18095.574 |
900 | 22．9022 | 2290．2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1052 | 22902.210 |
1000 | 28．2743 | 2827．4334 | 5654.8668 | 8428.3002 | 11309.7336 | 14137.1669 | 28274.334 |
表4襯里材料的性能及適用范圍
襯里材料 | 標記號 | 襯里材料的性能及適用范圍 |
耐腐橡膠 | 1 | 可耐高溫下的醋酸、草酸、氨水、忌強氧化劑。適用于一般的弱酸、弱堿、鹽溶液。介質溫度：0~60℃ |
聚氨酯橡膠 | 2 | 有極好的耐磨性能（相當于天然橡膠的十倍）。耐弱酸弱堿。適用于中性、強磨損的礦漿、煤漿、泥漿、污水、水。介質溫度0~70℃ |
氧化鋁陶瓷 | 3 | 有較好的耐腐蝕性。介質溫度0~1230℃（但不耐沖擊，可協議） |
氟塑料 | 4 | 能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機濃劑。耐磨性和粘接性能較差，適用于濃酸、堿等強腐蝕性介質、衛生類介質。介質溫度：0~130℃（130~180℃協議） |
耐溫合成橡膠 | 5 | 主要性能同聚氨酯橡膠。介質溫度：0~90℃ |
表5 電極材料的性能及適用范圍
材料 | 標記號 | 性能及適用范圍 |
不銹鋼（1Cr18Ni8Ti） | 1 | 適用于工業用水、生活用水、污水等具有弱腐蝕性的介質，較經濟。 |
含鉬不銹鋼 | 2 | 對于硝酸，室溫下＜5%硫酸、沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸、海水、醋酸等介質，有強的耐蝕性。可廣泛用于石油化工、尿素、維尼綸等工業。 |
哈氏合金B | 3 | 對沸點以下一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化性鹽液的腐蝕，適用于腐蝕性較強的場合 |
哈氏合金C | 4 | 能耐氧化性酸，如硝酸、混酸貨酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe3+、、Cu2+下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液，海水的腐蝕。 |
鈦（Ti） | 5 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）有機酸、堿等腐蝕，不耐較純的不還原性酸（如硫酸、鹽酸）的腐蝕。但如酸中含有氧化劑（如Fe3+、、Cu2+則耐腐蝕大為降低。 |
表6
公稱壓力（MPa） | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 16 | 25 | 32 |
標記號 | 01 | 02 | 03 | 04 | 06 | 16 | 25 | 32 |
