型號：

UHMQ

品牌：

上海有恒

包裝：

紙箱包裝

2 堰、槽的種類及適用范圍
量水堰——凡是能攔截水流、并能使水流從其頂部溢流的設施稱堰。堰的種類很多：按厚度可分為薄壁堰（堰壁厚度小于0.67倍幾何水頭）、適用堰和寬頂堰；按斷面形狀可分為三角堰、梯形堰、等寬堰等；按射流與下流水位的連接形式可分為淹沒堰和非淹沒堰。

常用的是薄壁三角堰，薄壁梯形堰、薄壁矩形堰。在一定條件下，對一定的薄壁堰而言，流量與幾何水頭高度呈一定函數關系，據此可測量污水流量。用量水堰測流時，水頭損失較大，適用測量含懸浮物少，不合纖維性物質的污水。測流槽——有側收縮的寬頂堰，當堰坎高為零時稱槽，它是堰的特殊變形，分為短喉道槽（巴氏槽）、無喉道槽（孫氏槽）和長喉道槽等。
明渠流量計量常用的是巴氏槽（巴歇爾槽）在一定條件下，對一定的巴氏槽而言，流量與上游水位高度呈一定的函數關系，據此可測量污水流量。用測流槽測流時，水頭損失較小，適用水質條件較寬，用于測量污水時，應及時清理槽壁上的水生物，保持槽壁的光滑。

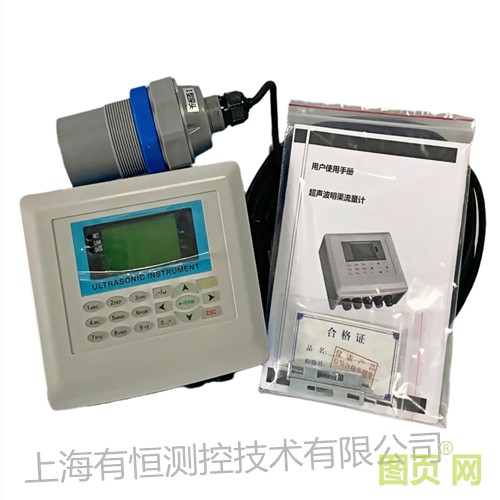

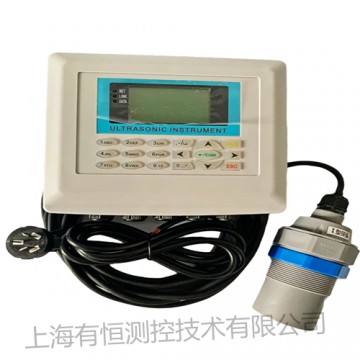

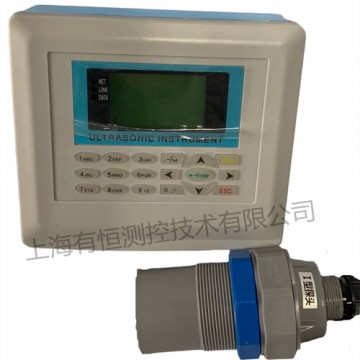

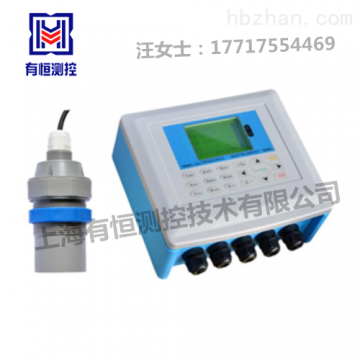

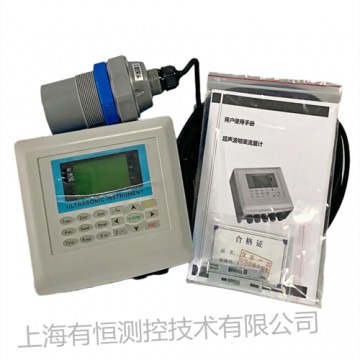

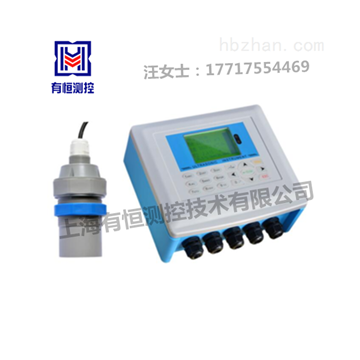

上海有恒超聲波明渠流量計特點如下：
（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。
（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。
（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。
（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；
（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；
（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。
（9）內置遠程通信模塊，可訂制各種通信協議
技術選型參數如下
累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）
瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）
流量精度：5%
探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）
探頭盲區：0.3--0.5m（與量程而不同）
測距精度：±0.25%F.S（示探頭而定）
顯示：中文3吋ＬＣＤ
液位分辨率：1mm
鍵盤：16位鍵盤操作；
信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）
工作電壓：AC220V或DC12~24V
功耗：<3W
儀表材質：主機材質ABS、傳感器材質ABS
主機外形尺寸：240mm×184mm×110mm；
傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
傳感器線纜：10m屏蔽線纜（可定制任意長度）
工作環境：常溫、常壓
防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）
數據瀏覽：快速查看時、日、月、年流量記錄
選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
