- 品牌：
- 上海有恒
- 型號：
- UHRD系列
- 質保：
- 一年

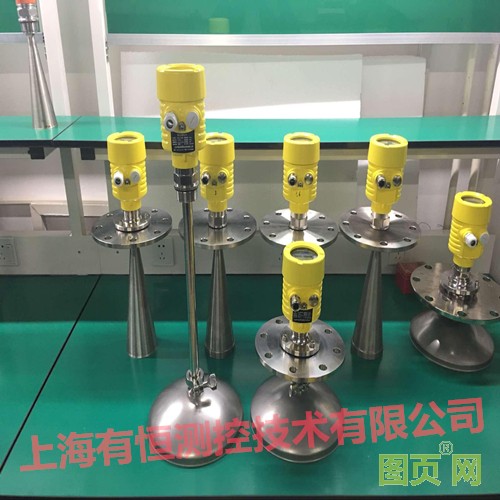

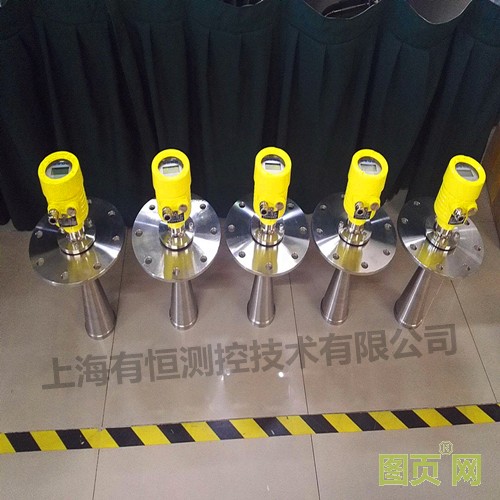

雷達液位計成熟地運用了非接觸天線技術。該產品在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離，一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。
雷達液位計特點：
①非接觸測量，無磨損，無污染
②天線尺寸小，便于安裝
③波長更短，對在傾斜的固體表面有更好的反射
④測量盲區更小，對于小罐測量也會取得良好的效果
⑤波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
⑥幾乎不受大氣中水蒸氣、溫度壓力變化影響
⑦嚴重粉塵環境儀表也能準確讀取到真實物位回波
⑧高信噪比，即使在波動的情況下也能獲得更優的性能
⑨26GHz 頻率，是測量固體和低介電常數介質的選擇
|
名稱 |
UHRD801 |
UHRD802 |
UHRD803 |
|
天線型式 |
防腐棒式 |
防腐棒式 |
喇叭式 |
|
應用 |
過程條件簡單，腐蝕性的液體、漿料 |
存儲或過程容器腐蝕性的液體、漿料 |
適用于各種存儲或過程容器的液體、漿料及固體 |
|
測量范圍 |
20 m |
20 m |
35 m |
|
過程連接 |
G11/2螺紋或11/2NPT |
法蘭 |
法蘭 |
|
過程溫度 |
-40～120℃ |
-40～150℃ |
-40～250℃ |
|
過程壓力 |
-0.1～0.3MPa |
-0.1～2MPa |
-0.1～4MPa |
|
精度 |
|
+ / 10mm |
|
|
頻率范圍 |
6.8GHz |
||
|
信號輸出 |
4～20mA輸出/HART（兩線） |
||
|
名稱 |
UHRD805 |
UHRD806 |
UHRD807 |
|
天線型式 |
防腐棒式，PVDF塑封 |
喇叭口天線或安裝波導管 |
喇叭式 |
|
應用 |
小容器內的強腐蝕性液體 過程條件簡單 |
存儲容器或過程容器 過程條件復雜 |
腐蝕性介質，過程條件非常復雜 |
|
測量范圍 |
10m，20 m |
30 m |
20 m |
|
過程連接 |
螺紋或法蘭 |
螺紋或法蘭 |
衛生型法蘭 |
|
過程溫度 |
-40～150℃ |
-40～200℃ |
-40～150℃ |
|
過程壓力 |
-0.1～0.3MPa |
-0.1～4MPa |
-0.1～1.6MPa |
|
精度 |
+ / -5mm |
+ / -3mm |
+ / -3mm |
|
頻率范圍 |
26GHz |
||
|
信號輸出 |
4～20mA輸出/HART（兩線） |
||
|
名稱 |
UHRD808 |
UHRD809 |
|
天線型式 |
防腐棒式，PVDF塑封 |
喇叭口天線或安裝波導管 |
|
應用 |
存儲容器、過程容器或強粉塵易結晶、結露場所 |
常溫、常壓容器 |
|
測量范圍 |
70 m |
15 m |
|
過程連接 |
法蘭 |
法蘭 |
|
過程溫度 |
-40～250℃ |
-40～250℃ |
|
過程壓力 |
-0.1～4MPa |
-0.1～4MPa |
|
精度 |
+ / -15mm |
+ / -10mm |
|
頻率范圍 |
26GHz |
|
|
信號輸出 |
4～20mA輸出/HART（兩線） |
|
雷達液位計應用場合：智能雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
