使用對象：液體、氣體和蒸氣。
【詳細說明】

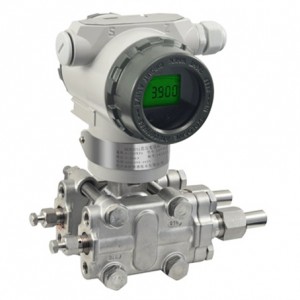

JK3351AP型絕對壓力變送器，可以實現對除氣系統，蒸餾塔、蒸發器和結晶器等的絕對壓力測量，允許在10MPa下的過壓。
使用對象：液體、氣體和蒸氣。
|
JK3351 AP型 |
絕對壓力變送器 |
|||||||
|
|
|
|
||||||
|
4 |
0-6～40KPa |
|||||||
|
5 |
0-40～250KPa |
|||||||
|
6 |
0-0.16～1MPa |
|||||||
|
7 |
0-0.4～2.5MPa |
|||||||
|
8 |
0-1.6～10MPa |
|||||||
|
|
代號 |
功能 |
||||||
|
N |
普通模擬型：（輸出：4～20mA） |
|||||||
|
G |
常規智能型：（輸出：4～20mA） |
|||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||
|
Z |
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） |
|||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
J1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
J2 |
316不銹鋼 |
316不銹鋼 |
哈氏C-276 |
|||||
|
J3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
J4 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
|
||||||||
|
|
代號 |
精度 |
||||||
|
Q1 |
0.2%FS |
|||||||
|
Q2 |
0.5%FS |
|||||||
|
|
代號 |
電氣連接接頭 |
||||||
|
L1 |
M20X1.5內螺紋 |
|||||||
|
L2 |
1/2NPT內螺紋 |
|||||||
|
|
代號 |
附加選項 |
||||||
|
M1 |
0～100%線性指示表頭 |
|||||||
|
M3 |
數字顯示表頭 |
|||||||
|
B |
萬能安裝支架 |
|||||||
|
D0 |
泄放閥在壓力室中部 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
C0 |
1/2〃錐管內螺紋接頭 |
|||||||
|
C1 |
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|||||||
|
C2 |
丁字形螺紋接頭M20X1.5 |
|||||||
|
d |
防爆型EXdIICT5 |
|||||||
|
I |
本安型EXiaIICT6 |
|||||||
|
|
||||||||
|
JK3351AP 3 N JI Q1 L1 M1BC0 ← 選型舉例 |
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號必須填寫清楚、準確無誤。
3）如有正負遷移，必須注明遷移量數值。
4）差壓變送器如需配三閥組，需另行注明。
5）接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
6）無特殊注明，出廠時灌充液為硅油
