1、接線說明

小巧型電導率變送器接線說明

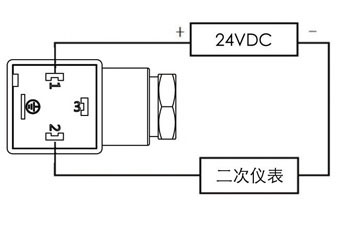

霍斯曼插頭接線說明

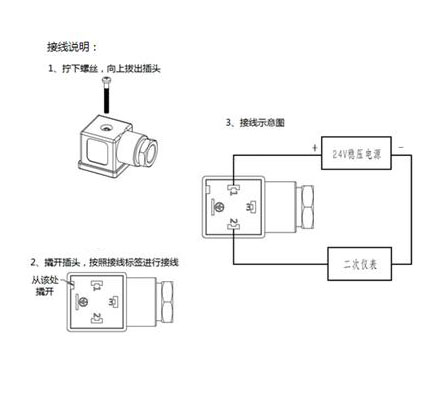

使用霍斯曼插頭請按照下圖進行接線

?

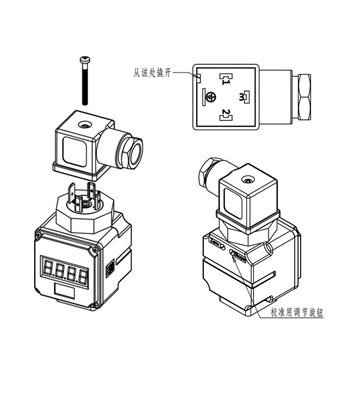

1、擰下螺絲，向上拔出插頭

2、撬開插頭，按照接線示意圖進行接線。

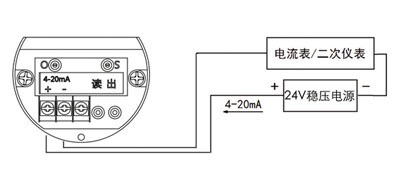

鋁合金接線盒接線說明?

?

2、校驗

（1）零點校驗

將電導電極用蒸餾水清洗排凈，使電極暴露在空氣中。此時理論電導率應是零，變送器輸出應為4mA，否則，調整零點電位器，校正偏差。若調不過來，說明電極受到嚴重污染應清洗電極。

（2）滿度校驗

將配制好的標準電導溶液，先用一部分清洗電極，再進行標校。例：如果量程為0-100μs/cm，配置50μs/cm的電導溶液，在電流表上理論值應為16mA×0.5+4mA=12mA。否則調整“調滿”電位器，校正偏差，根據被測顯示電流與理論電流可計算出儀表的誤差。

（用標準電極測出實際值，用組裝電級與標準電極一同測同一種溶液，測得值在誤差內即可）

注意：產品出廠時已經校驗準確，安裝時無需重新校驗，使用過程中如出現測量誤差，可根據以上步驟進行校驗。

3、 安裝投運

變送器安裝時，不可用力過猛和劇烈碰撞，以免損壞電極。接線后要認真檢查，以防接錯，檢查無誤后方可通電。儀表運行過程中要注意電導池內必須充滿被測溶液。因管道安裝不合理使電導池積氣是引起測量誤差的重要原因。
