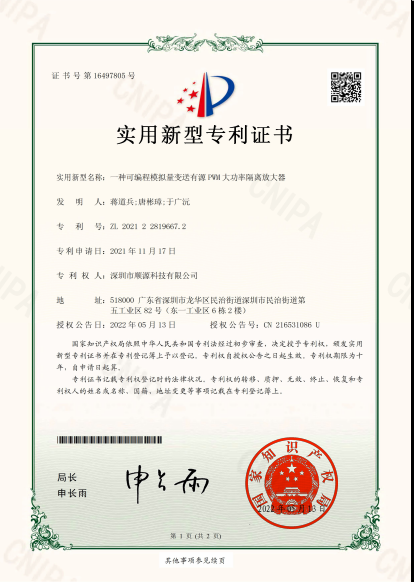

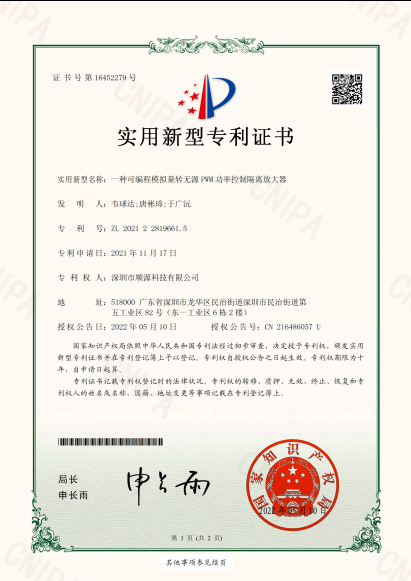

本次獲得專利的 DIN 1X1 ISO U(A)-P-D-L系列產品是順源科技新開發的可編程模擬信號轉PWM脈沖調寬大電流控制隔離變送器，可將傳感器、儀器儀表、變送器輸出的4-20mA/0-20mA/0-5V/0-10V等模擬信號隔離轉換為PWM脈沖調寬功率放大控制信號，并實現PWM頻率可編程輸出。該產品內部嵌入了MCU單片機AD輸入轉換控制，輸出控制設計分為MOS管漏極開路型（OD門）無源PWM大電流控制輸出方式DIN 1X1 ISO U(A)-P-D-L1系列和有源PWM電壓脈寬控制輸出方式DIN 1X1 ISO U(A)-P-D-L2系列。產品采用標準DIN35導軌安裝方式，低成本、小體積、使用方便、可靠性高，可用于電機調速、燈光照明調光控制、鍋爐溫度PWM精密控制等，在軌道交通、工控智能、機器人、電動汽車、艦船驅動、自動化設備、數控機床、節能環保工程、公路隧道城市燈光照明節能調控等領域廣泛應用。

      順源科技是2007~2022高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。 順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器、顯示控制儀表方面有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

      SunYuan  DIN 1X1 ISO U(A)-P-D-L1系列漏極開路型無源PWM大電流控制輸出方式主要用在負載本身接收端口為有源接收口，接收口內部配有上拉電壓及限流電阻，要求接入變送器電流為吸入配電模式的控制場合。MOS管漏極開路時可吸入電流達到0~1A，PWM脈寬信號輸出電壓幅值由外部上拉電壓決定。漏極開路型無源PWM輸出方式的產品可實現模擬信號輸入端 / PWM輸出端 / 輔助電源3000VDC，三隔離。

      SunYuan  DIN 1X1 ISO U(A)-P-D-L2系列有源PWM電壓脈寬控制輸出方式可用于直接驅動大功率無源負載，比如步進電機和精密溫控加熱器等，驅動電流可以達到0-1A，具有較強帶載能力。PWM輸出電壓幅值由模塊供電電壓決定，所以該輸出方式的產品只能實現模擬信號輸入端 / PWM輸出端和輔助電源兩隔離，輔助電源和PWM輸出端共地，用戶可根據自己的現場使用需求選擇對應輸出方式的產品。

      SunYuan  DIN 1X1 ISO U(A)-P-D-L系列產品在同一模塊內集成了多路高隔離DC-DC電源、模擬信號隔離放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD轉換隔離變送，以及現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析的場合。產品內部集成的高效率DC-DC隔離分布電源，分別給內部的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：模擬信號輸入與輔助電源、PWM信號輸出的3000VDC隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
