一、基本情況：
      由于城市供熱地理位置分散，采集、控制功能要求穩定，安全性要求較高，供熱調度部門需要對分散在不同地理位置換熱站中溫度、壓力、流量等參數集中實時監視，控制換熱站中各設備的運行。同時，根據從現場監測到的各換熱站運行參數，調節熱電廠運行工況，保證冬季整個供暖的穩定運行。
      我國現行的熱力站運行管理仍處于手工操作階段，影響了集中供熱優越性的充分發揮。主要反映在：缺少全面的參數測量手段，無法對運行工況進行系統的分析判斷；系統運行工況失調難以消除，造成用戶冷熱不均；供熱參數未能在最佳工況下運行，供熱量與需熱量不匹配；運行數據不全，難以實現量化管理。搞好城市集中供熱工程，必須要全面提高供熱技術水平。

二、系統方案：
2.1、系統概述：
      城市供熱管網無線監控管理系統由前端部分來完成對監測因子的含量的監測與匯總、轉換、傳輸?shù)裙ぷ鳎O(jiān)測因子包括溫度、壓力、流量等，這些監測因子由測控終端使用不同的方法進行測量獲得一個非常準確的測量數據，此結果通過數據處理轉換后經由GPRS網絡向監控中心傳輸數據，監控中心來實現數據的接收、過濾、存儲、處理、統計分析并提供實時數據查詢等任務，當溫度或壓力超過設定值的時候，自動開啟或者關閉指定設備。整個系統可達到:安全、可靠、準確、實時、全面、快速、高效的將真實的城市供熱管網信息展現在管理人員的面前。
2.2、系統組成：
2.21、數據管理層（監控中心）：
硬件主要包括：工作站電腦、服務器（電信、移動或聯通固定IP專線或者動態ip域名方式）；
軟件主要包括：操作系統軟件、數據中心軟件、數據庫軟件、供熱管網遠程智能監控系統軟件平臺（采用B/S結構，可以支持在廣域網進行瀏覽查看）、 防火墻軟件；
2.22、數據傳輸層（數據通信網絡）：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定；
移動無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點；
2.23、數據采集層（前端硬件設備）：
遠程測控成套設備：測控終端；
傳感計量設備：壓力傳感器、溫度傳感器、流量計、電磁閥；

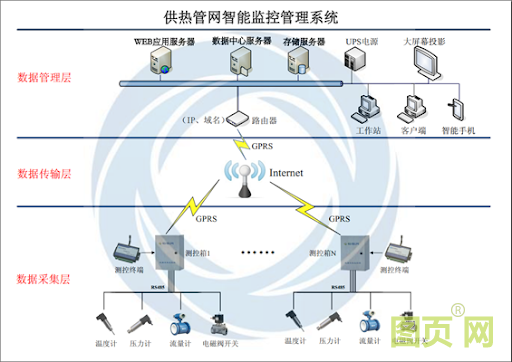

2.3、系統拓?fù)鋱D：

三、系統功能：

01、采集功能：
管道流量：瞬時流量；
管道流量：累計流量；
管道壓力：壓力值；
管道溫度：溫度值；
02、告警功能：
停電告警、壓力、溫度、流量故障告警、測控終端告警；
狀態變化報警提示 ：告警狀態變化。如壓力突然增大或變小；
03、存儲功能：
壓力、溫度、流量信息、實時數據、事件記錄、操作記錄存入數據庫；
04、查詢功能：
壓力、溫度、流量信息、歷史紀錄、歷史曲線、事件記錄、操作記錄、歷史報表；
05、統計功能：
報表功能：日?qǐng)?bào)、月報、年報；
曲線功能：日曲線、月曲線、年曲線；
06、打印功能：
壓力、溫度、流量信息、歷史紀錄、歷史曲線、事件記錄、操作記錄、報表；
07、安全功能：
密碼功能：進入系統必須輸入密碼；
權限功能：不同的操作員具有不同的功能；
用戶切換：不同的操作員交接時可以在系統切換；
08、擴展功能：
壓力、溫度、流量數量：用戶可以添加或刪除站點。
遠程控制：在加電磁閥門的情況下可輸出遠程控制閥門的開啟；
09、設置功能：
站點信息錄入、修改；
采集周期設置、修改；
10、遠程維護功能：
遠程設置站點（壓力、溫度、流量）工作參數；

四、系統特點：
01、實用性：城市供熱站點地理位置分散，因此采用覆蓋廣泛的GPRS網絡高信號捕捉，必要是采用高增益天線，可確保網絡的正常運行；
02、實時性：采用最新的通信和軟硬件技術，建立了清晰和合理的系統架構，可以實現多線程的遠程并發通信，在幾秒時間內，可以讓成百上千臺的測控終端實時傳送到監控中心進行集中監視和遠程調度，實現故障信息的及時報警；
03、可擴充性：系統預留接口，可以進行系統或軟硬件模塊的無限擴展，便于長期的升級和維護，延長系統的壽命，通過更新部件，能讓系統一直存在下去，而不至于整個系統癱瘓，造成大量的投資損失；
04、易維護性：系統可對測控終端執行相應的遠程操作命令，包括遠程參數設置，遠程控制、遠程數據抄收、遠程終端復位、遠程測控終端升級等；
05、操作簡易性：系統軟件功能完善，模塊化、圖形化設計，全過程全中文幫助，操作簡單方便；
