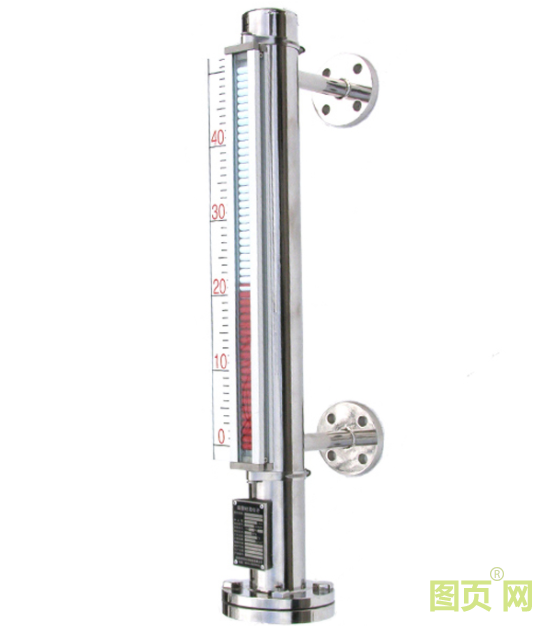

磁懸浮式液位計和被測量容器形成連通器，使被測量容器和測量管體之間的液位相等。 當液位計測量管中的浮子隨被測液位變化時，浮子中的磁性體與顯示條上顯示的色標中的磁性體發生作用并反轉，從而達到紅色表示有液、白色表示無液、當場準確顯示液位的目的。

用戶根據工程需要，也可配合磁控液位計使用，當場數字顯示或輸出4~20mA標準遠程傳輸電信號，以適應記錄儀和工業過程控制的需要。 也可以與磁性控制開關和接近開關并用，進行液位監視警報和送液設備的控制。

磁懸浮水位計的原理

磁懸浮副水平安裝

a )用戶在收到產品時，要認真檢查產品，看是否有運輸中受到的損害，以及是否與訂單要求一致。 檢查后，按照以下順序正確安裝。

b )浮子和測量管分別包裝。 拆下底部法蘭，使浮子上部朝上，將浮子放入測量管內，安裝底部法蘭。 然后與被測定容器連接

c )浮子中的磁性體與顯示屏上的色條中的磁鐵發生作用，色標反轉，紅色表示液體，白色表示無液體。

注意：小心輕拿浮子，以免損壞； 為了不影響讀取值，安裝前必須將顯示欄用浮子全部調整為白色。

磁性液位計怎么用

不允許導磁體接近液位計主體周圍。 如果不接近，會直接影響液位計的動作。 在運輸過程中，為了防止氣囊組件損壞，在出廠前將氣囊組件取出液位計主體的氣管外，在液位計安裝完成后，打開底部的排煙凸緣，然后將氣囊組件重新安裝到主體氣管內。 請注意，氣球組件較重的一方朝上，不能翻轉。

磁懸浮水位計的原理

磁性液位計測量的方式和故障排除測量液時，采用天花板安裝或旁通管側安裝方式。 在磁性液位計本體之外安裝有翻轉柱的液面顯示器、液面開關及液面變送器。 磁單元配置在浮子內部，或者通過頂桿與浮子連結，當浮子和磁單元根據液位變化時，使磁性色塊(磁反轉板)反轉； 磁性液面開關在對應液面點動作； 同時液面?zhèn)鞲衅髟趹腋∏虼帕Φ淖饔孟螺敵鰳?biāo)準的變化阻力信號，通過變送器將阻力信號轉換為4~20mA的電流信號后輸出。
