沃克爾儀表為您解答WZO一體化氧化鋯氧量分析儀

一、 安裝操作說明

檢查外包裝是否完好無損，按照裝箱單核對儀器數量及附件是否齊全。

如發現儀器在運輸過程中已損壞，應立即通知承運人及供貨商。不可將損壞儀器退回發貨人，否則承運人不予賠償。保存好包裝箱及已損壞部件，以備承運人檢查。





 儀器在發貨前已經過精確標定，安裝前無需再標定。

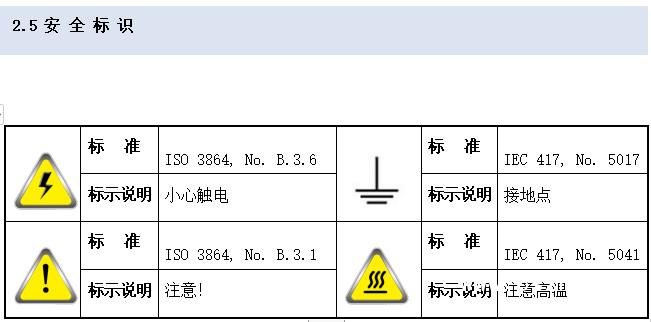

不按操作規定使用氧分析儀，可能會導致不必要的危險。



進行電氣連接前，確保所有電線已絕緣，并嚴格按照操作說明要求連接電源線及信號線，避免觸電。





電源插頭上的保護地線必須接地良好，確保操作人員安全。氧分析 儀在第一次啟動前，必須對保護地線進行檢查，確保導線無間斷。







在高壓容器上作業時必須采取特別防護措施。在高溫容器和管道上作業時，切記戴防護面罩保護臉部和眼睛不受傷害。



在高溫容器和管道附近作業時必須身穿防護服，戴防護手套，保證安全。



氧分析儀適用于鍋爐，窯爐煙道氣氧含量(濃度)的連續檢測，系統采用非采樣(濕法)分析法。

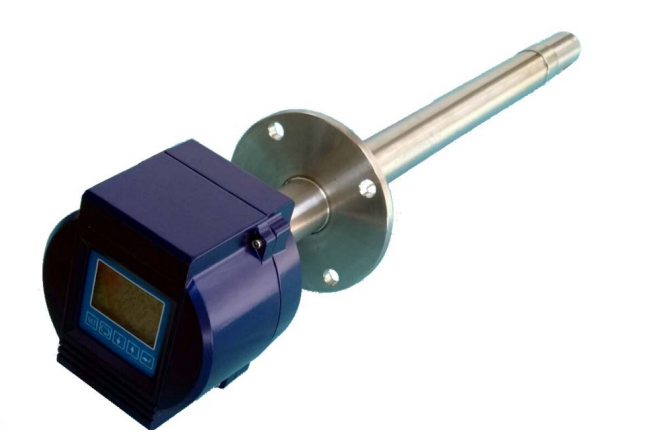

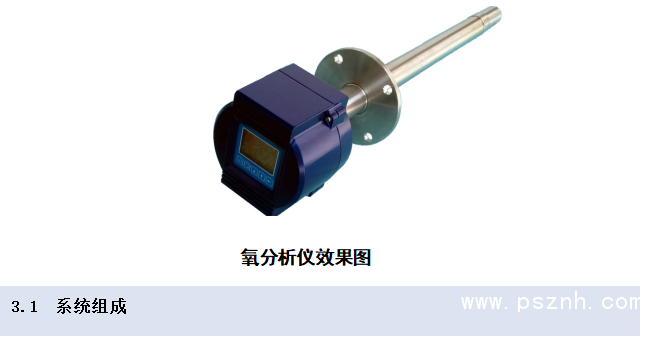

一體式氧化鋯氧分析儀由檢測單元（氧探頭）和控制單元（變送器）構成。其中，檢測單元安裝在煙道上，內部裝有溫度控制單元及氧化鋯傳感器；控制單元是用戶操作集成功能的終端，包括操作面板,顯示界面，以及4-20mA電流輸出端口。

分析儀探頭部分由不銹鋼制造，堅固耐用，標準配置長度為 1.0m，可根據用戶需求提 供長度為 0.2m~2.5m的探頭。

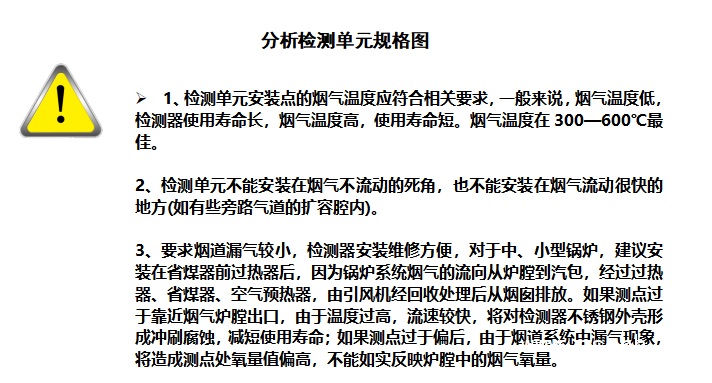

分析儀無需特別維護，按照接線圖正確接線。分析儀安裝簡單方便，安裝在高溫?zé)煹郎瞎ぷ鲿r，應注意采取相應的安全防護措施。       。

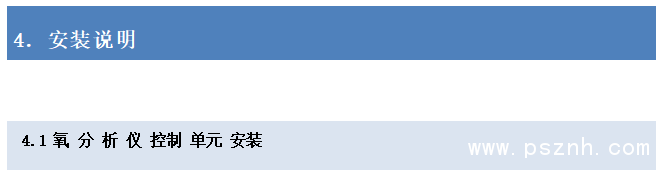

分體式氧分析儀分為分析檢測單元和控制單元兩大部分。

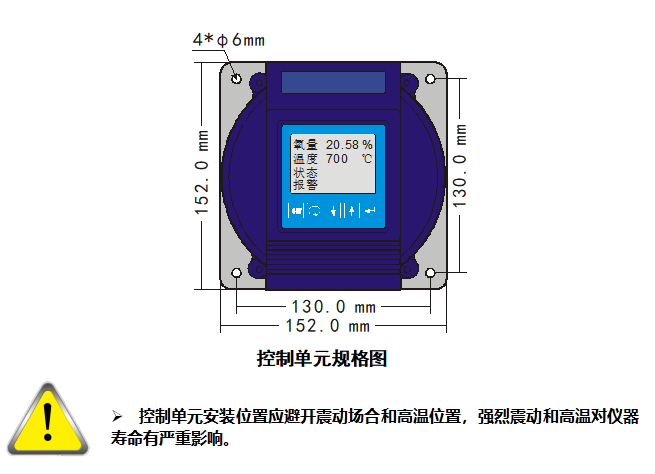

 控制單元（變送器）殼體為鑄鋁，殼體內有控制電路。



WZO系列氧分析儀分析檢測單元探頭部分由不銹鋼制造，頭部外殼為鑄鋁，殼體內有電氣連接終端。另外，外部參考空氣和標定氣入口及排氣口也位于鑄鋁殼體上。

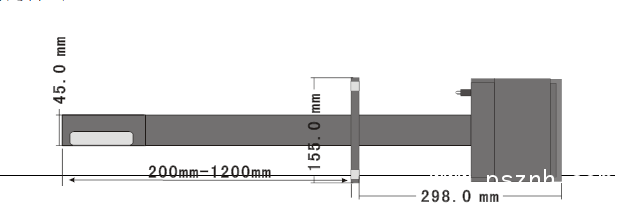

可提供標準長度為 0.5m、1.0m 和 1.2m 的氧分析儀檢測單元。其他規格的可定制生產。

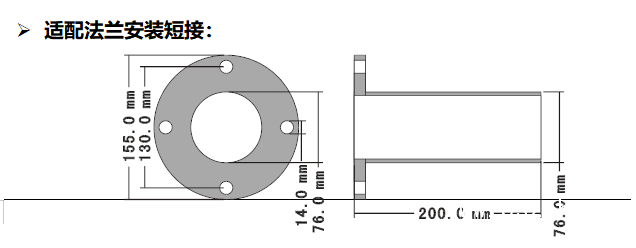

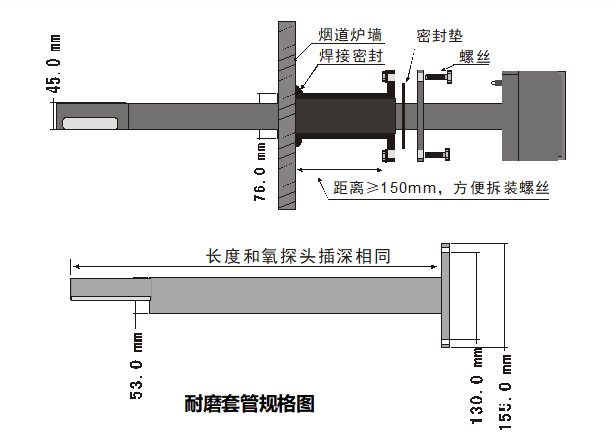

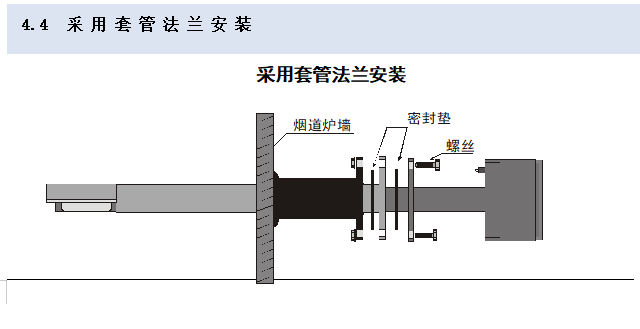

[1] 在煙道上開一直徑與套管外徑相當?shù)目?nbsp; 。

[2] 將套管焊接在煙道上并留下足夠的空間以便插入和緊固安全螺栓 。

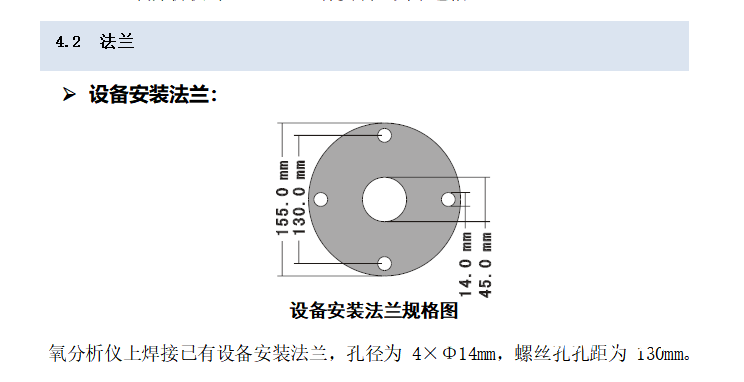

[3] 安裝法蘭墊片，插入氧分析儀。

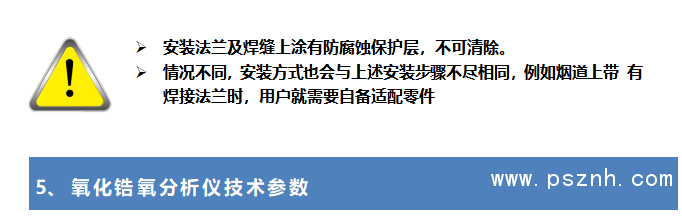

[4] 將安全螺栓從套管法蘭后端依次插入套管法蘭，法蘭墊和設備安裝法蘭 ，  安裝上螺墊和螺母并旋緊。







量    程：0.01～25.0% O2(可編程)

     顯    示：LCD

     語    言：中文/英文（如需英文菜單，訂貨時請說明）

     輸出信號： 4 ～20mA

     探頭材質：316L

     防護等級：IP65

     重 復 性：   滿量程的±0.5%

     基本誤差： ≤±1%（滿量程）

     穩定性：   ≤±1%（儀器連續檢定4h）

     響應時間： 接入標氣 T≤3s內達到90%的響應

     環境溫度： -10℃～65℃

     電    源：220V AC  50~60Hz

功    率： ≤150W

     樣氣溫度：   ≤700℃

樣氣壓力范圍：±20KPa

 自診斷信息：熱電偶反接，熱電偶斷偶，加熱異常，溫度上下限報警，氧量上下限報警。

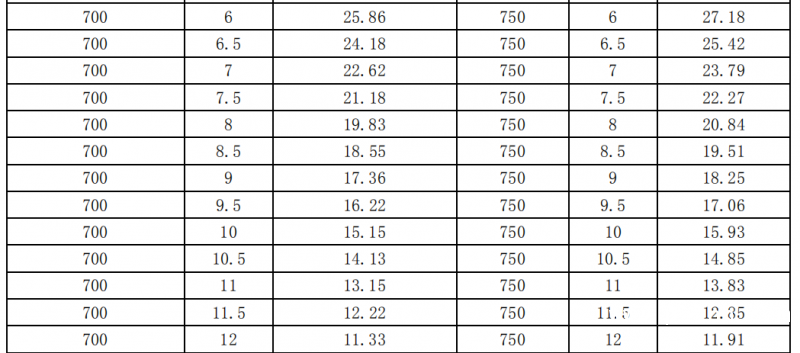

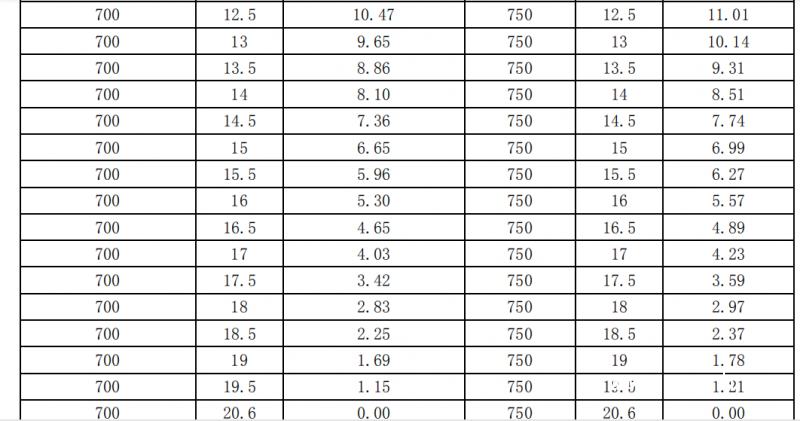

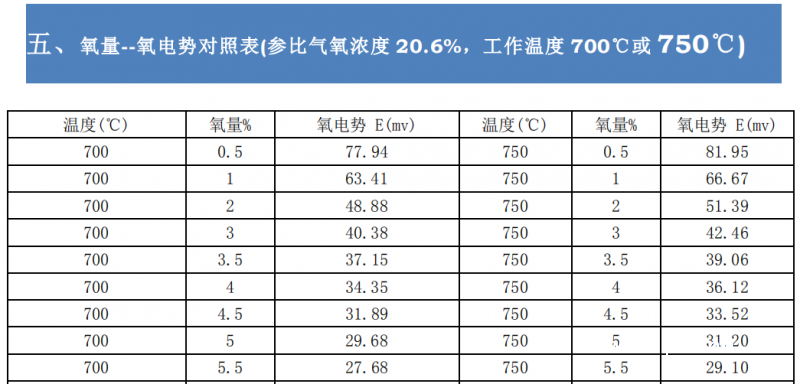

    氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可以用能斯特（Nernst）公式來表示：

             E=RT/4F×LnP1/P2

 式中：E—氧濃差電勢（V）

      R—理想氣體常數（8.314J/moLK）

      T—絕對溫度值（K）

      F—法拉第常數（96500c/moL）

      P1—參比氣體分壓（空氣）

P2—被測氣體分壓

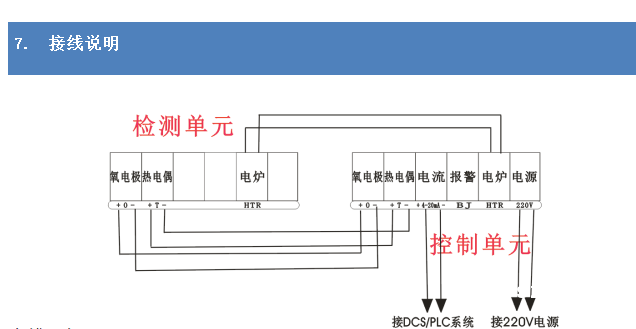

電纜選擇：

一體化氧化鋯氧量分析儀選用RVV 4×1.5二芯電纜,其中：2根

220V電源，另外2根接4-20ma電流輸出。

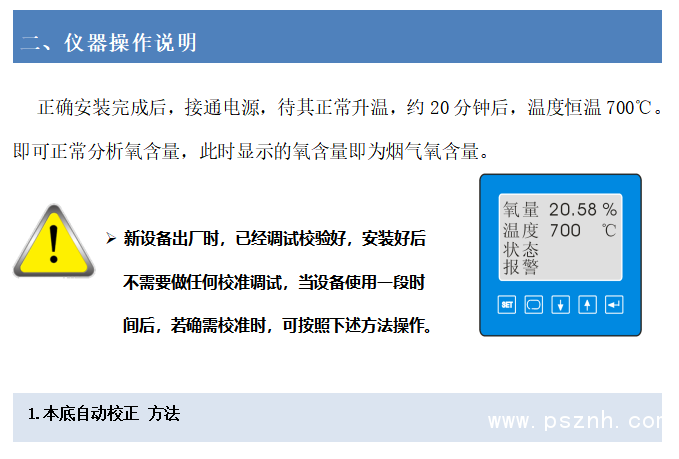

 將標氣入口的密封螺釘擰下，通入空氣（流量≤100ml/min），或?qū)⒀跆筋^從爐子抽出直接放置在空氣中，待數據穩定后按 “SET”鍵進入主菜單，按“ ↑”或 “↓”鍵將光標選中“氧量參數校正”菜單， 按 “     ”鍵進入校正子菜單，按“↑”或“↓”鍵將光標選中“本底自動校正”菜單，按 “”鍵進入本底自動校正后，按 “    ”鍵返回測量狀態。氧量顯示20.58%左右即可。 再將標氣入口的密封螺釘擰上。

Ø 此步驟在每次更換檢測單元或者控制單元時，必須進行本底自動校正。



將標氣入口的密封螺釘擰下，通入標準氣（一般選用5%左右的氮中氧，流量≤100ml/min），待數據穩定后，按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“氧量參數校正”菜單， 按 “  ”鍵進入校正子菜單，按“↑” 或“↓”鍵將光標選中“標氣自動校正”菜單，按 “ ”鍵進入校正進入校正頁面，按“↑”或“↓”鍵將數據修正到和標準氣值相同，按 “”鍵完成標氣校正。按“    ”鍵返回測量狀態。再將標氣入口的密封螺釘擰上。



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“氧量上限報警值”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵調整氧量上限數據，按 “ ”鍵完成調整，按“     ”鍵返回測量狀態。



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“氧量下限報警值”菜單， 按 “ ”鍵進入調整頁面，按“↑”或“↓”鍵調整氧量下限數據，按 “ ”鍵完成調整，按“    ”鍵返回測量狀態。



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“溫度上限報警值”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵調整溫度上限數據，按 “”鍵完成調整，按 “    ”鍵返回測量狀態。



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“溫度下限報警值”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵調整溫度下限數據，按 “”鍵完成調整，按 “    ”鍵返回測量狀態。

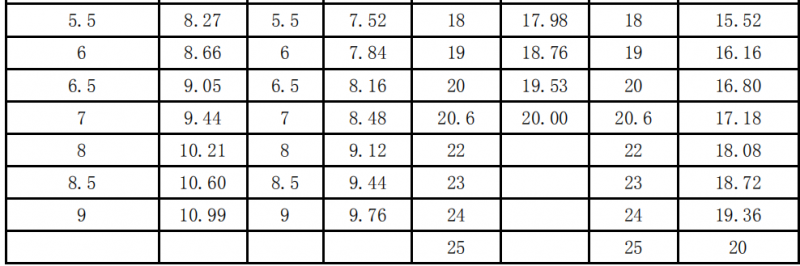

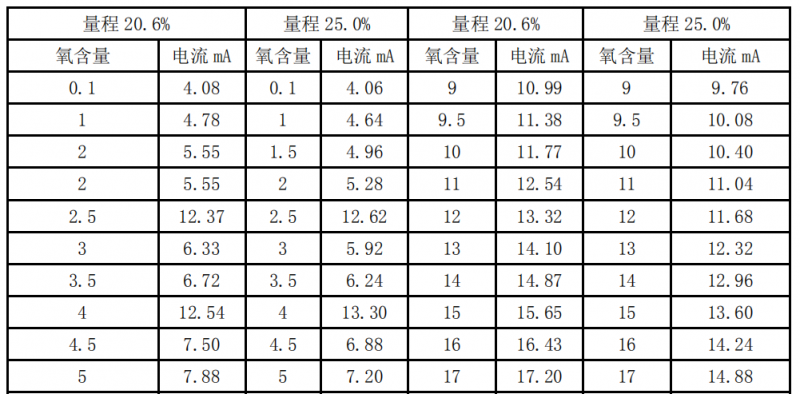

按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“氧量量程設置”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵調整氧量量程數據(量程從５％－２５％內自由設定)，按 “”鍵完成調整，按 “    ” 鍵返回測量狀態。4-20mA電流輸出將自動和量程對應。

Ø 儀器在出廠時，量程默認設置為0-25% 。

按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“恒溫溫度設置”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵調整恒溫溫度值(恒溫點７００℃和７５０℃兩檔選擇)，按 “”鍵完成，按 “     ”鍵返回測量狀態。

Ø 儀器在出廠時，恒溫溫度默認設置為700℃



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“溫度報警控制”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵選擇報警“開”或“關”，按 “”鍵完成，按 “     ”鍵返回測量狀態。



按 “SET”鍵進入主菜單，按“↑”或“↓”鍵將光標選中“氧量報警控制”菜單， 按 “”鍵進入調整頁面，按“↑”或“↓”鍵選擇報警“開”或“關”，按 “”鍵完成，按 “      ”鍵返回測量狀態。



氧化鋯分析儀在倉庫存放時，應包裝完好，存放溫度為0～40℃，相對濕度不大于85％，沒有強腐蝕性氣體。
