TMR-ME-T系列磁環編碼器是多維科技現有的TMR-GE-A旋波和TMR-GE-T方波系列高精度非接觸式增量TMR齒輪編碼器系列產品的最新組成部分。它們適用于電主軸、數控機床、高速伺服電機、能源和發電系統、精密儀器、自動化設備和電梯等多種工業類應用。

TMR-ME-T系列高精度磁環編碼器使用高靈敏度隧道磁阻傳感器芯片，安裝間隙大。內置自校準系統，可以讓用戶安裝更為簡便。其輸出信號為正交的差分方波信號、基準信號及其反向信號。支持多種規格磁環，可選用配套的A、B兩款規格磁環，也可定制其他規格磁環。可按客戶需求靈活訂制編碼器插補細分數（最大256倍）。具有IP68高防護等級，可在惡劣環境下正常工作。廣泛用于電主軸、數控機床、高速伺服電機等領域。

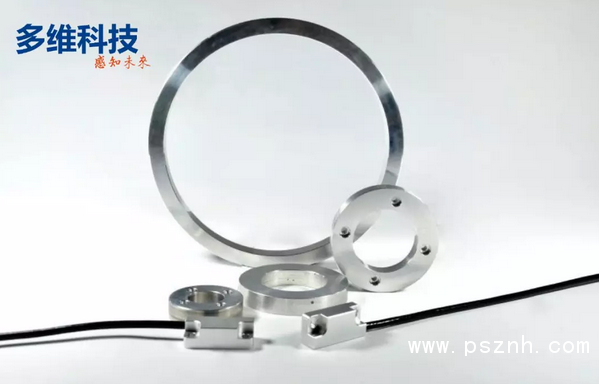

TMR-ME-T系列高精度磁環編碼器

多維科技TMR-ME-T系列

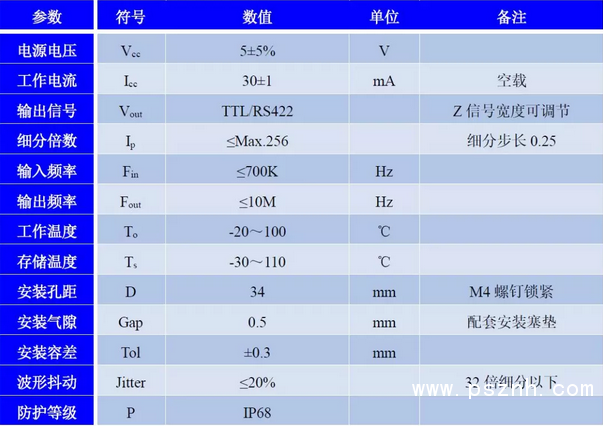

高精度磁感式磁環編碼器技術參數

2、多維科技可以提供磁環定制服務：

（1）可根據客戶需求訂制磁環內徑；

（2）可取消安裝孔，內徑偏大時不建議外加安裝孔；

（3）磁環表面采用全灌封處理，毋需擔心內部磁鐵甩出。

3、輸出信號

TMR-ME-T系列編碼器輸出信號為TTL方波信號，A+A-B+B-Z+Z-共6路，AB信號正交。標準Z信號寬度為A的一半。

（1）P=360°/磁極數×倍頻數±20%P

（2）a、b、c、d＝0.25P±20%P

（3）a＋b、b＋c＝0.5P±20%P

（4）h＝0.25P±20%P

（5）x、y≤100ns(typ.)

（6）輸出頻率=磁極數×倍頻數×轉速/60

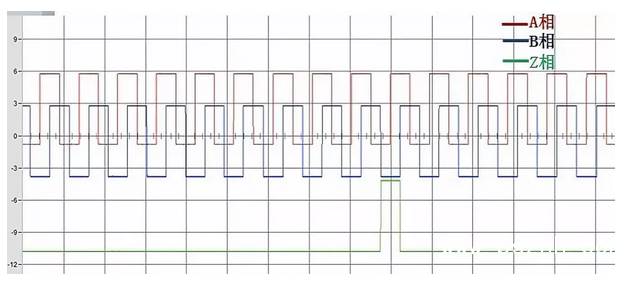

（7）實測信號如下圖：

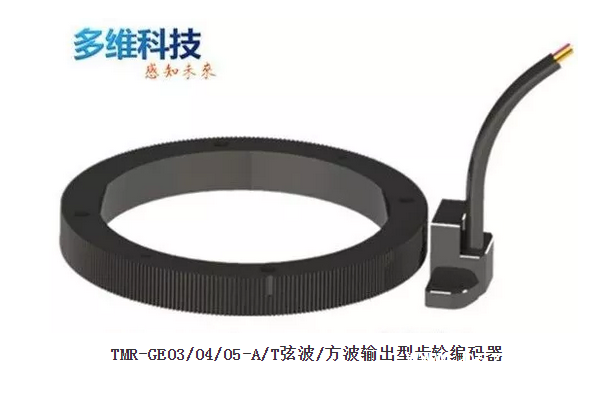

TMR-GE-A/T系列弦波/方波輸出型TMR齒輪編碼器包括TMR-GE03-A、TMR-GE04-A和TMR-GE05-A弦波輸出型齒輪編碼器，分別應用于0.3、0.4和0.5模數的齒輪，可廣泛適用于數控機床、能源和發電系統、精密儀器、自動化設備和電梯等需要對旋轉位置和速度進行精準測量的多種工業應用。內置自校準系統，對測量氣隙和安裝位置有較大容差，高防護等級IP68。

TMR-GE-A系列弦波輸出型TMR齒輪編碼器具有高質量1V_pp差分正/余弦模擬信號輸出，高達1MHz的響應頻率。

TMR-GE-T系列方波輸出型TMR齒輪編碼器具有增量式A/B/Z數字信號輸出，高達700KHz的響應頻率，每周期的細分倍數可編程至256細分。
